Lugar de origen: | Shandong China (continente) |
Nombre de la marca: | MIROC Self Drilling Anchor Bolt |
Certificación: | GB / API |
Número de modelo: | Ancla hueco de Grounted |
Cantidad de orden mínima: | 100 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Cartón/caja de madera o basado en clientes |
Tiempo de entrega: | Producción de 10 días |
Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 9000000 kilogramos por mes |
nombre: | Perno de ancla de la perforación del uno mismo | Capacidad: | 200KN-8000KN |
---|---|---|---|
Tipo: | Perno de ancla, ancla de la perforación del uno mismo | Diámetro: | 25mm-130m m |
color: | de acuerdo con clientes | ||
Alta luz: | pernos de la perforación del uno mismo,Pernos de ancla de acero |

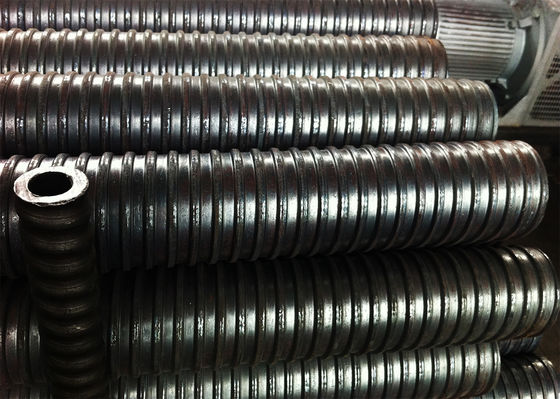

Uno mismo-perforación de acero roscada llena R23/R32/R38/R51/T76
Ancla hueco Roces para minar
Perno de ancla
El perno de ancla significa una barra que transfiera las estructuras o la carga geotécnica a las formaciones de una roca del establo,

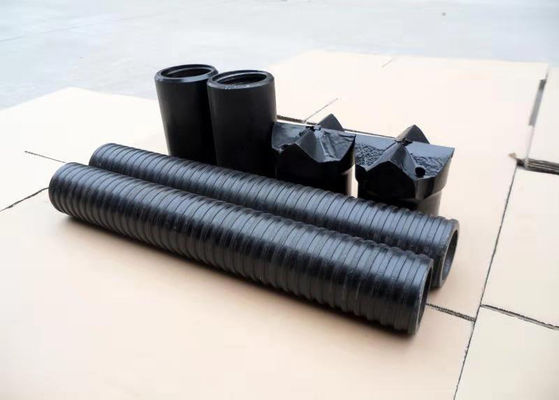

él barra del consistsof, broca, acoplamiento, placa, mamposteando el tapón y la nuez. Ha sido ampliamente utilizada en tunnling,
explotación minera, estabilización de la cuesta, tunneldiseasestreatment y apoyo del tejado de undergroundworks. Está para
(la arcilla, enarena el etc. friable) la barra de tierra floja del ancla del hueco se hace del tubo inconsútil con de alta resistencia.
Características del perno de ancla de mampostería hueco:
• Cabe aparejos estándar del nacido en el baby-boom, del ROC y del mustango.
• Particularmente conveniente para las condiciones de tierra difíciles.
• Una alta tasa de instalación desde la perforación, colocando y mamposteando se puede realizar en una sola operación.
• El sistema de la perforación del uno mismo elimina el requisito para una perforación encajonada.
• Instalación con la perforación simultánea y mampostería posible.
•Instalación fácil en todas las direcciones, también hacia arriba.
• Conveniente para trabajar en el espacio limitado, altura y en áreas del acceso difícil.
• Poste simple que mampostea el sistema.
• galvanización Caliente-sumergida para la protección contra la corrosión
T76
Perno de ancla
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Diámetro exterior (milímetro) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
Diámetro interno (milímetro) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
Última carga capacidad (KN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
Carga de la producción capacidad (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
Resistencia a la tensión, Rp0.2 (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
Fuerza de producción, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
Peso (Kg/m) |
2,3 |
3,2 |
3,6 |
5,5 |
6,5 |
8,0 |
16,0 |
19,7 |
Tipo del hilo (izquierdo) |
ISO10208 |
ISO1720 |
Estándar MAIT76 |
|||||
Grado de acero |
En10083-1 En10083-1 (acero de la estructura de la aleación) |
|||||||
Comparado al acero de carbono, el acero de la estructura de la aleación tiene alta capacidad anticorrosión y alto mecánico. |
Placa del ancla
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Dimensión (milímetros) |
150*150 |
200*200 |
200*200 |
200*200 |
200*200 |
250*250 |
250*250 |
250*250 |
Grueso (milímetro) |
8 |
10 |
12 |
12 |
20 |
40 |
40 |
40 |
Diámetro de agujero (milímetros) |
30 |
35 |
35 |
41 |
60 |
60 |
80 |
80 |
Peso (KG/PC) |
1,4 |
3 |
3,7 |
3,6 |
8,8 |
18,5 |
18 |
18 |
Frío deformado con geometría |
Acoplamiento del ancla
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Diámetro exterior (milímetros) |
35 |
42 |
42 |
52 |
63 |
63 |
95 |
95 |
Longitud (milímetro) |
120 |
145 |
160or190 |
180 |
180 |
200 |
200 |
200 |
Peso |
0,45 |
0,7 |
0,75 |
1,4 |
1,7 |
1,9 |
6,4 |
6,4 |
|
Parada media trabajada a máquina del acoplamiento de acero |
Broca
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
diámetro (milímetros) |
41,51 |
51,76,90 |
90.100.110.115.130 |
130.150.160.180.200 |
||||
Pedazo cruzado endurecido (EX) |
Pedazo cruzado endurecido para flojo a la condición densa media con los pequeños cantos rodados. |
|||||||
Pedazo cruzado del tungsteno (EXX) |
Pedazo cruzado del TC para la suavidad a la roca media para los mations |
|||||||
Pedazo de botón endurecido (ES) |
El buuton endurecido mordió para la roca unconsolidated con los cantos rodados. |
|||||||
Pedazo de botón del carbono del tungsteno (ESS) |
Pedazo de botón con los partes movibles del TC para la roca media para las formaciones. |
|||||||
Pedazo endurecido del arco (EC) |
Broca endurecida con la geometría optimizada para el suelo unconsoliddated con los pequeños cantos rodados. |
|||||||
Pedazo del arco del carbono del tungsteno (ECC) |
Broca del TC con la geometría optimizada para la suavidad a las formaciones de roca medias. |
|||||||
Pedazo de centro endurecido del descenso (EY) |
Pedazo cruzado endurecido para flojo a las condiciones de tierra densas medias |
|||||||
Pedazo de centro del descenso del TC (EY) |
Broca del TC para la suavidad a las formaciones de roca medias. |
|||||||
Pedazo de la arcilla del bastidor (Guerra electrónica) |
Pedazo de la arcilla del bastidor con la geometría optimizada para muy suavemente a la suavidad caly. |
|||||||
Pedazo pedazo o del acero de acero trabajado a máquina de Casring |
Nuez de ancla
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Tamaño dominante (milímetros) |
41 |
46 |
46 |
50 |
75 |
75 |
100 |
100 |
Longitud (milímetro) |
135 |
45 |
45 |
55 |
70 |
70 |
80 |
80 |
Peso (kg/pc) |
0,25 |
0,35 |
0,35 |
0,5 |
1,55 |
1,55 |
3,6 |
3,6 |
|
Nuez de acero trabajada a máquina de la nuez o del acero de bastidor |
Datos de Technial del perno de ancla del T-hilo
Tipo de la barra |
Diámetro exterior (milímetro) |
Diámetro interior (milímetro) |
Corte transversal (mm2) |
Última carga KN |
Punto de producción KN |
Peso (kg/m) |
Hilo dejado Mano derecha |
30/11 |
30 |
11 |
446 |
320 |
260 |
3,3 |
Elevación o la derecha |
30/14 |
30 |
14 |
395 |
260 |
220 |
2,9 |
Elevación o la derecha |
30/16 |
30 |
16 |
382 |
220 |
180 |
2,7 |
Elevación o la derecha |
40/16 |
40 |
16 |
879 |
660 |
525 |
7,0 |
Elevación o la derecha |
40/20 |
40 |
20 |
726 |
539 |
430 |
5,6 |
Elevación o la derecha |
52/26 |
52 |
26 |
1337 |
929 |
730 |
10,0 |
Elevación o la derecha |
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12,3 |
Elevación o la derecha |
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11,1 |
Elevación o la derecha |
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17,8 |
Elevación o la derecha |
Co. Ltd. de las tecnologías de KSQ (Pekín) es una compañía que abastecerá a las necesidades de la construcción y de las minerías, con la consideración en el abastecimiento de soluciones a los problemas únicos siguientes:
Ambiente peligroso
Actúan, las regulaciones, y otras instrucciones del gobierno que tiene que ser seguido
Las diferencias significativas en la gente de la manera trabajan, sobre todo debido a los apremios físicos
Evitando tiempo muerto en el equipo importante que puede costar decenas de miles de dólares por hora. La mejor solución con el coste más razonable es un conductor significativo.
Co. Ltd. de las tecnologías de KSQ (Pekín) tiene experiencia y conocimientos técnicos significativos en la fuente de materiales, de componentes, de mercancías acabadas, diseñadas especialmente/de equipo dirigido, y de servicios de China. La compañía abastece al medio a los clientes del gran escala que están haciendo proyectos y la extensión capital, así como a las empresas que requieren la ayuda con los productos consumibles, el mantenimiento, y las operaciones de la reparación.
Etiqueta: Perno de ancla de la perforación del uno mismo, ACCESORIOS PARA el ANCLA de SELF-DRILLING
