Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | DTH Martillo | Serie: | Serie de QL |
|---|---|---|---|
| Caña del pedazo: | QL4 QL5 QL6 QL8 | Subproceso: | Registro del API 3 el 1/2 '', API 2 7/8" registro, API 2 7/8" SI |
| Diámetro: | 99mm-180m m | Longitud: | 1097mm-1465m m |
| Alta luz: | abajo de las herramientas de perforación del agujero,abajo del martillo del agujero |
||

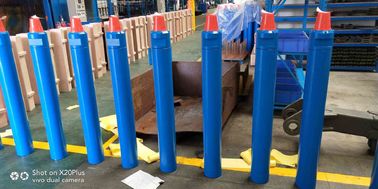

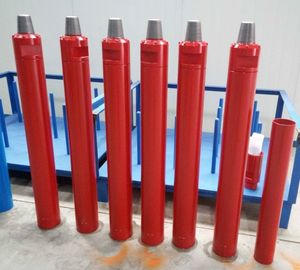

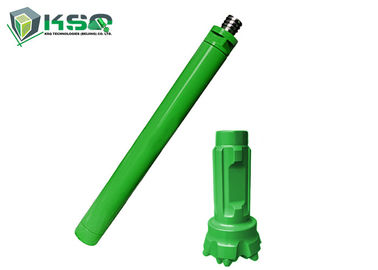

Martillos de alto rendimiento de la serie DTH de QL
Modelo del martillo de DTH:
4" - martillo de QL4 DTH
5" - martillo de QL5 DTH
6" - martillo de QL6 DTH
8" - martillo de QL8 DTH
Estructura y especificación del martillo de la serie DTH de la serie de QL (QL4 QL5 QL6 QL8):
| Descripción | Peso (kilogramo) | |||
| QL4 | QL5 | QL6 | QL8 | |
| submarino 1.Top | 6,50 | 15,00 | 20,00 | 41,00 |
| 2. Anillo o del submarino superior | 0,01 | 0,02 | 0,02 | 0,02 |
| anillo 3.Breakout | - | - | - | 0,30 |
| válvula 4.Check | 0,42 | 1,00 | 1,00 | 1,50 |
| 5. Primavera | 0,04 | 0,10 | 0,10 | 0,10 |
| 6. Almacenador intermediario de la compresión | 0,04 | 0,10 | 0,10 | 0,42 |
| 7. Distribuidor del aire | 2,20 | 3,50 | 6,00 | 13,00 |
| 8. Cilindro interno | 2,30 | 4,20 | 5,00 | 8,60 |
| 9. Pistón | 9,00 | 19,00 | 23,50 | 41,00 |
| 10. Cilindro externo | 16,50 | 24,60 | 31,00 | 60,00 |
| 11. Manga dirigida | - | 0,90 | 1,00 | 2,20 |
| 12. Anillo o del anillo de la parada | 0,01 | 0,01 | 0,02 | 0,02 |
| 13. Pare el anillo | 0,30 | 0,40 | 0,60 | 1,20 |
| 14. Anillo del desbloqueo | - | - | - | 0,30 |
| 15. Conduzca la tirada | 3,00 | 4,60 | 5,40 | 12,00 |
| 16. Broca | 9,50 | 15,50 | 24,60 | 35,00 |
Parámetro técnico del martillo de la serie DTH de QL (QL4 QL5 QL6 QL8)
| Datos técnicos | ||||
| Modelo | QL4 | QL5 | QL6 | QL8 |
| Longitud (sin pedazo) | 1097m m | 1156m m | 1212m m | 1465m m |
| Peso (sin pedazo) | 41.00kg | 73.00kg | 95.00kg | 182.00kg |
| Diámetro externo | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm |
| Caña del pedazo | QL4 | QL5 | QL6 | QL8 |
| Gama del agujero | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm |
| Hilo de la conexión | API 2 3/8" registro | Registro del API 3 el 1/2 '', API 2 7/8" registro | Registro del API 3 el 1/2 '', API 2 7/8" registro, API 2 7/8" SI | Registro del API 4 el 1/2 '' |
| Presión de funcionamiento | 1.2 - 2,0 Mpa | 1.3 - 2,3 Mpa | 1.5 - 2,5 Mpa | 1.5 - 3,0 Mpa |
| Tarifa del impacto en la barra 17 | 27HZ | 25HZ | 23HZ | 20HZ |
| Velocidad de rotación recomendada | 25 - 40 r/min | 25 - 40 r/min | 20 - 30 r/min | 15 - 25 r/min |
| Consumo del aire | 1.0Mpa: ³/minuto de 6 m | 1.0Mpa: ³/minuto de 9 m | 1.0Mpa: ³/minuto de 10 m | 1.0Mpa: ³/minuto de 15 m |
| 1.8Mpa: ³/minuto de 10 m | 1.8Mpa: ³/minuto de 15 m | 1.8Mpa: ³/minuto de 20 m | 1.8Mpa: ³/minuto de 26 m | |
| 2.4Mpa: ³/minuto de 15 m | 2.4Mpa: ³/minuto de 23 m | 2.4Mpa: ³/minuto de 28,5 m | 2.4Mpa: ³/minuto de 34 m | |
Las características de los altos martillos de la presión de aire DTH con la válvula de pie:
Es una clase de alto martillo sin válvulas de la presión de aire DTH con la válvula de pie.
Martillo sin válvulas de la distribución del aire, más confiable de la distribución del aire.
La buena sellabilidad, ninguna agua, y los cortes que entran en el martillo en agua existen perforando.
La serie DTH de QL martilla características:
1. Distribución del aire sin válvulas, más confiable.
2. El diseño simple del pistón. Palmo de la larga vida.
3. Una transferencia de energía más eficiente, una velocidad más rápida de la perforación, consumo bajo del aire, y un consumo de petróleo más bajo.
4. Menos piezas internas, estructura simple, palmo de la larga vida, menos fracaso y más fácil para mantener porque todas las piezas son sometidas a un tratamiento térmico.
5. Fácil desmontar porque el submarino superior, la tirada de la impulsión, y el cilindro externo son conectados por el hilo múltiple de los pasos.
La serie DTH de QL martilla ventajas:
1. Diseño simple y razonable, fácil montar y desmontar, tarifa baja del problema.
2. consumo bajo del aire, perforación lisa, poder máximo del impacto, alto índice de penetración.
3. tratamiento térmico exacto múltiple con todas las piezas del martillo para proporcionar vida útil larga bajo condiciones de trabajo más ásperas.
Usos
Disponible para todas las condiciones de trabajo, alto rendimiento en sobrecarga y proyectos de la perforación del pozo de agua
Marca MIROC® de las herramientas de perforación de roca
La línea de productos de las herramientas de perforación de roca de MIROC® por las tecnologías de KSQ (Pekín) Co.Ltd es el resultado de años de ingeniería, de fabricación de la precisión, y de esmero avanzados al uso de los materiales de alta calidad.
Las herramientas de perforación de roca de MIROC® son utilizadas por muchos profesionales de la perforación relacionados con la mina, la construcción, haciendo un túnel, y extrayendo proyectos en el mundo entero.
Las herramientas de perforación de roca de MIROC® incluyen:
Compañía
Conocimientos técnicos técnicos excepcionales del Co. Ltd.provides de las tecnologías de KSQ (Pekín) en el desarrollo, la producción, y el uso. La compañía ha adoptado procesos de fabricación avanzados para asegurar los partes movibles de alta calidad de los aceros y del carburo de tungsteno para sus accesorios de la perforación de roca. Sus personales entienden las necesidades de la perforación de los clientes y tienen las habilidades del servicio para recomendar las herramientas de perforación derechas para el trabajo.
Sus desarrolladores experimentados del producto pueden también crear las herramientas de encargo. Además, el equipo del desarrollo de la compañía introduce las herramientas innovadoras de los productos cada año – que riguroso se prueban en el campo y se demuestran realizarse más allá de expectativas de la industria.
