| Lugar de origen: | China |
| Nombre de la marca: | MIROC DTH Drilling Tools |
| Certificación: | API |
| Número de modelo: | Martillo de la circulación DTH del revés de RC |
| Cantidad de orden mínima: | Martillo reverso de la circulación DTH de 1 pedazo |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | CAJA DE MADERA |
| Tiempo de entrega: | 10-15 DÍAS |
| Capacidad de la fuente: | 20000 piezas al mes |
| Nombre del producto: | martillo reverso del dth de la circulación | Serie: | Martillo de la serie DTH del NRC |
|---|---|---|---|
| Tamaño: | martillo de Dth del diámetro de 99m m - de 126m m | Tipo: | Con la válvula de pie, sin la válvula de pie |
| Utilice: | Haciendo un túnel, mina, extrayendo, pozo de agua | color: | Etc. verde, negro, anaranjado, azul, de oro. |
| Alta luz: | abajo de las herramientas de perforación del agujero,abajo martillo del agujero |
||
Martillos y broca bien de la circulación DTH del revés del uso RC de la perforación,
Perforación profunda de la exploración

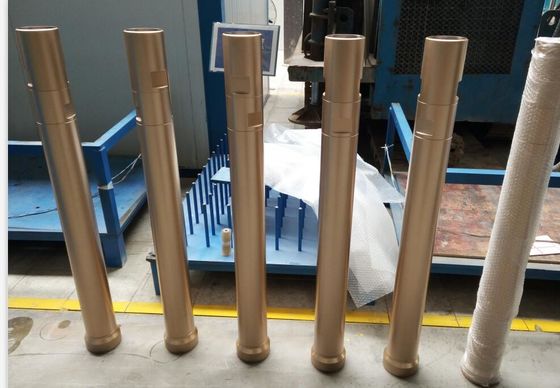

El martillo de la circulación DTH del revés de la serie de RC es el último producto desarrollado de nuestra compañía. Se utiliza principalmente para la perforación de la exploración y el muestreo profundos de base.
RCseries invierte el martillo de la circulación DTH es el último producto desarrollado de nuestra compañía. Se utiliza principalmente para la perforación de la exploración y el control profundos del grado del mineral.
Tiene las siguientes características:
1. De acuerdo con la experiencia anterior de martillos ordinarios, combinada con las características del martillo reverso de la circulación, optimizó la estructura interna y la transferencia de energía ideal, así asegurando la serie de martillos que perforaban con el muestreo rápido, liso y continuo.
2. La estructura interna es muy simple con los componentes de la alta rigidez, así asegurando larga vida y el mantenimiento fácil del martillo.
el tubo de la colección 3.The adopta un diseño integrante y puede ser substituido sin desmontar el martillo. Con el tratamiento de carburación, tiene buena resistencia abrasiva.

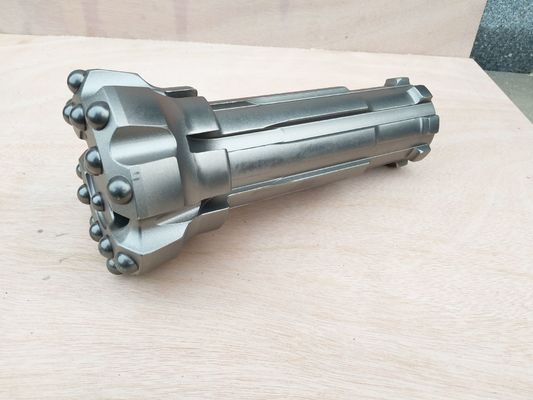

4.Equipped con los pedazos diseñados con patente. Simplemente substituyendo la broca, el mismo martillo puede los agujeros de taladro de diversos tamaños asegurándose de que la muestra no está contaminada.
5. En condiciones difíciles tales como suelo flojo, el heavy y el un montón de agua existe, muestreando se pueden hacer bien.
La circulación reversa martilla la especificación:
| Martillos reversos de la circulación | ||||
| Descripción | Peso (kilogramo) | |||
| RC45 | RC55 | RC65 | RC52 | |
| 1. Anillo de retención interno | 0,03 | 0,04 | 0,05 | 0,04 |
| 2. Pantalla del aire | 0,35 | 0,44 | 0,65 | 0,44 |
| 3. Submarino superior | 6,50 | 9,65 | 20,00 | 9,65 |
| 4. Anillo de “O” | 0,01 | 0,02 | 0,02 | 0,02 |
| 5. Tubo de la muestra | 5,10 | 6,72 | 12,50 | 6,75 |
| 6. Válvula de control | 0,25 | 0,68 | 0,85 | 0,68 |
| 7. Primavera | 0,04 | 0,12 | 0,10 | 0,12 |
| 8. Anillo de “O” | 0,01 | 0,02 | 0,02 | 0,02 |
| 9. Distribuidor del aire | 0,85 | 1,48 | 3,50 | 1,48 |
| 10. Anillo de “O” | 0,02 | 0,01 | 0,02 | 0,01 |
| 11. Cilindro interno | 2,20 | 4,12 | 4,20 | 4,12 |
| 12. Pistón | 8,50 | 16,90 | 24,00 | 16,90 |
| 13. Cilindro externo | 14,50 | 19,50 | 32,00 | 21,50 |
| 14. Manga dirigida | 1,20 | 0,90 | 5,50 | 1,90 |
| 15. Anillo de “O” | - | - | - | 0,02 |
| 16. Pare el anillo de “O” | - | - | - | 0,01 |
| 17. Pare el anillo | - | - | - | 0,32 |
| 18. Shrout | - | - | - | 1,86 |
| 19. Conduzca la tirada | 3,20 | 5,65 | 6,50 | 4,17 |
| 20. Mordido conservando el Pin | 0,01 | 0,15 | 0,30 | - |
| 21. Broca | 10,50 | 15,80 | 31,00 | 11,05 |
| Datos técnicos | ||||
| Modelo | RC45 | RC55 | RC65 | RC52 |
| Longitud (sin pedazo) | 1020m m | 1111m m | 1250m m | 1208m m |
| Peso (sin pedazo) | 94.00kg | 66.50kg | 110.00kg | 70.00kg |
| Diámetro externo | φ99mm | φ126mm | φ146mm | φ126mm |
| Caña del pedazo | NRC45 | NRC55 | NRC65 | PR52 |
| Gama del agujero | φ114 - φ127mm | φ133- φ152mm | φ155- φ190mm | φ133- φ146mm |
| Hilo de la conexión | Como sea necesario | Como sea necesario | Como sea necesario | Como sea necesario |
| Presión de funcionamiento | 1.0 - 3,0 Mpa | 1.5 - 3,5 Mpa | 1.5 - 3,5 Mpa | 1.5 - 3,5 Mpa |
| Tarifa del impacto en la barra 17 | 30HZ | 35HZ | 28HZ | 35HZ |
| Velocidad de rotación recomendada | 25 - 40 r/min | 25 - 40 r/min | 25 - 40 r/min | 25 - 40 r/min |
| Consumo del aire | 1.0Mpa: ³/minuto de 8 m | 1.7Mpa: ³/minuto de 16 m | 1.7Mpa: ³/minuto de 20 m | 1.7Mpa: ³/minuto de 16 m |
| 1.8Mpa: ³/minuto de 12 m | 2.4Mpa: ³/minuto de 22 m | 2.0Mpa: ³/minuto de 26 m | 2.4Mpa: ³/minuto de 22 m | |
| 2.4Mpa: ³/minuto de 16 m | 3.0Mpa: ³/minuto de 28 m | 3.0Mpa: ³/minuto de 35 m | 3.0Mpa: ³/minuto de 28 m | |
|
PULGADA DEL MARTILLO
|
DIÁMETRO DEL PEDAZO (MILÍMETROS)
|
DIÁMETRO DEL PEDAZO (PULGADA)
|
CAÑA
|
|
1
|
64MM-76M M
|
2 1/2” - 3"
|
BR1
|
|
2
|
76MM-90M M
|
3" - 3 1/2”
|
BR2/PAD320
|
|
3
|
85MM-105M M
|
3 2/5" - 4"
|
BR3/DHD330/COP32/PAD330
|
|
3,5
|
85MM-110M M
|
3 2/5" - 4 1/3"
|
DHD3.5/IR3.5/COP34/QL30/PAD3.5
|
|
4
|
105MM-140M M
|
4" - 5 1/2”
|
DHD340/COP44/QL40/SD4/MISSION40/PAD340
|
|
5
|
127MM-200M M
|
5" - 8"
|
DHD350/COP54/QL50/SD5/MISSION50/PAD350
|
|
6
|
152MM-254M M
|
6" - 10"
|
DHD360/COP64/QL60/SD6/MISSION60/PAD360
|
|
8
|
195MM-350M M
|
7.2/3" - 13 4/5"
|
DHD380/COP84/QL80/SD8/MISSION80/PAD380
|
|
10
|
254MM-380M M
|
10" - 15"
|
SD10/NUMA100/DHD1100/PAD1100
|
|
12
|
305MM-457M M
|
12" - 18"
|
SD12/NUMA120/DHD1120/PAD1120
|
Usos
1. mina y mina
2. construcción de carreteras para la perforación y el trabajo de voladura
3. perforación del pozo de agua
4. protección de la cuesta
Herramientas de perforación relacionadas de roca de KSQ:
Las herramientas de la perforación y del apoyo en tierra de roca de MIROC® incluyen:
Roces integrales
Agujero de enchufe Roces
Herramientas de perforación afiladas
Herramientas de perforación de la extensión
Derivando y herramientas el hacer un túnel
Escariado de las herramientas
Caña Roces
Adaptadores de la caña (barras destacadas)
pedazos de (DTH) del Abajo--agujero
martillos de (DTH) del Abajo--agujero
