ancla Roces del hueco del perno de ancla de la perforación del uno mismo del diámetro de 25m m - de 130m m de alta resistencia para minar

ancla Roces del hueco del perno de ancla de la perforación del uno mismo del diámetro de 25m m - de 130m m de alta resistencia para minar

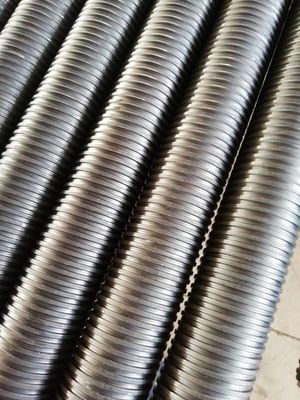

    • 25mm - 130mm Diameter Self Drilling Anchor Bolt Hollow Anchor Rods High Strength For Mining

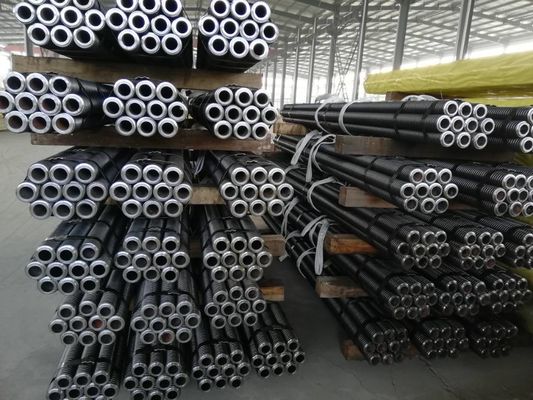

    • 25mm - 130mm Diameter Self Drilling Anchor Bolt Hollow Anchor Rods High Strength For Mining

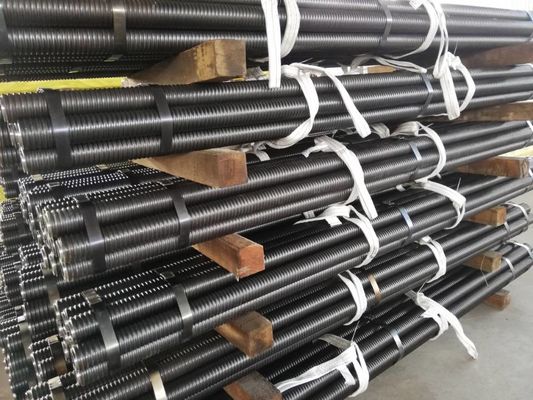

    • 25mm - 130mm Diameter Self Drilling Anchor Bolt Hollow Anchor Rods High Strength For Mining
  • 25mm - 130mm Diameter Self Drilling Anchor Bolt Hollow Anchor Rods High Strength For Mining

    Datos del producto:

    Lugar de origen: Shandong China (continente)
    Nombre de la marca: MIROC Self Drilling Anchor Bolt
    Certificación: GB / API
    Número de modelo: Ancla hueco de Grounted

    Pago y Envío Términos:

    Cantidad de orden mínima: 100
    Precio: Negotiable
    Detalles de empaquetado: Cartón/caja de madera o basado en clientes
    Tiempo de entrega: Producción de 10 días
    Condiciones de pago: Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram
    Capacidad de la fuente: 9000000 kilogramos por mes
    Contactar ahora
    Descripción detallada del producto
    nombre: Perno de ancla de la perforación del uno mismo Capacidad: 200KN-8000KN
    Tipo: Perno de ancla, ancla de la perforación del uno mismo Diámetro: 25mm-130m m
    color: de acuerdo con clientes Diámetro de la broca: 51m m

    Uno mismo-perforación de acero roscada llena R23/R32/R38/R51/T76

    Ancla hueco Roces para minar



    Perno de ancla



    El perno de ancla significa una barra que transfiera las estructuras o la carga geotécnica a las formaciones de una roca del establo,

     consiste en la barra, broca, acoplamiento, placa, mamposteando el tapón y la nuez. Ha sido ampliamente utilizado en tunnling,

     explotación minera, estabilización de la cuesta, tunneldiseasestreatment y apoyo del tejado de undergroundworks. Está para

    (la arcilla, enarena el etc. friable) la barra de tierra floja del ancla del hueco se hace del tubo inconsútil con de alta resistencia.



    Características del perno de ancla de mampostería hueco:



    El diseño hueco, ejecuta la función de mampostería del tubo, evita la pérdida del mortero cuando la mampostería tradicional

     tubo sacado. La mampostería por completo, y puede alcanzar la presión que mampostea para mejorar calidad del proyecto.

    El centro es bueno, mortor puede envolver el cuerpo del perno junto, de modo que pueda evitar la corrosión al achibe adelante

    propósitos favorables del término.

    Instalación fácil, sin en sitio el proceso de hilos. Puede fácilmente ser instalado una placa, nuez.



    Descripción del perno de ancla de la Selt-perforación



    Puede los cuerpos que perforan, mamposteando y anclando en conjunto.

    Tiene especificaciones amplias. Diámetro: 25-130m m.

    Qucik y construcción fácil, eficacia alta.

    Rocas circundantes impenetrables usadas.



    Perno de ancla





    R25N

    R32N

    R32S

    R38N

    R51L

    R51N

    T76N

    T76S

    Diámetro exterior

    (milímetro)

    25

    32

    32

    38

    51

    51

    76

    76

    Diámetro interno

    (milímetro)

    14

    19

    16

    19

    36

    33

    52

    45

    Última carga

    capacidad

    (KN)

    200

    280

    360

    500

    550

    800

    1600

    1900

    Carga de la producción

    capacidad

    (KN)

    150

    230

    280

    400

    450

    630

    1200

    1500

    Resistencia a la tensión,

     Rp0.2

    (N/mm2)

    800

    800

    800

    800

    800

    800

    800

    800

    Fuerza de producción,

    Rp0.2

    (N/mm2)

    650

    650

    650

    650

    650

    650

    650

    650

    Peso (Kg/m)

    2,3

    3,2

    3,6

    5,5

    6,5

    8,0

    16,0

    19,7

    Tipo del hilo

    (izquierdo)

    ISO10208

    ISO1720

    Estándar MAIT76

    Grado de acero

    En10083-1

    En10083-1 (acero de la estructura de la aleación)

    Comparado al acero de carbono, el acero de la estructura de la aleación tiene alta capacidad anticorrosión y alto mecánico.



    Placa del ancla





    R25N

    R32N

    R32S

    R38N

    R51L

    R51N

    T76N

    T76S

    Dimensión (milímetros)

    150*150

    200*200

    200*200

    200*200

    200*200

    250*250

    250*250

    250*250

    Grueso (milímetro)

    8

    10

    12

    12

    20

    40

    40

    40

    Diámetro de agujero (milímetros)

    30

    35

    35

    41

    60

    60

    80

    80

    Peso (KG/PC)

    1,4

    3

    3,7

    3,6

    8,8

    18,5

    18

    18

    Frío deformado con geometría



    Acoplamiento del ancla

      R25N R32N R32S R38N R51L R51N T76N T76S
    Diámetro exterior (milímetros) 35 42 42 52 63 63 95 95
    Longitud (milímetro) 120 145 160or190 180 180 200 200 200
    Peso 0,45 0,7 0,75 1,4 1,7 1,9 6,4 6,4
      Parada media trabajada a máquina del acoplamiento de acero





    Broca

      R25N R32N R32S R38N R51L R51N T76N T76S
    diámetro (milímetros) 41,51 51,76,90 90.100.110.115.130 130.150.160.180.200

    Pedazo cruzado endurecido

    (EX)

    Pedazo cruzado endurecido para flojo a la condición densa media con los pequeños cantos rodados.

    Pedazo cruzado del tungsteno

    (EXX)

    Pedazo cruzado del TC para la suavidad a la roca media para los mations

    Pedazo de botón endurecido

    (ES)

    El buuton endurecido mordió para la roca unconsolidated con los cantos rodados.

    Pedazo de botón del carbono del tungsteno

    (ESS)

    Pedazo de botón con los partes movibles del TC para la roca media para las formaciones.

    Pedazo endurecido del arco

    (EC)

    Broca endurecida con la geometría optimizada para el suelo unconsoliddated

    con los pequeños cantos rodados.

    Pedazo del arco del carbono del tungsteno

    (ECC)

    Broca del TC con la geometría optimizada para la suavidad a las formaciones de roca medias.

    Pedazo de centro endurecido del descenso

    (EY)

    Pedazo cruzado endurecido para flojo a las condiciones de tierra densas medias

    Pedazo de centro del descenso del TC

    (EY)

    Broca del TC para la suavidad a las formaciones de roca medias.

    Pedazo de la arcilla del bastidor

    (Guerra electrónica)

    Pedazo de la arcilla del bastidor con la geometría optimizada para muy suavemente a la suavidad caly.
    Pedazo pedazo o del acero de acero trabajado a máquina de Casring



    Nuez de ancla

      R25N R32N R32S R38N R51L R51N T76N T76S
    Tamaño dominante (milímetros) 41 46 46 50 75 75 100 100
    Longitud (milímetro) 135 45 45 55 70 70 80 80
    Peso (kg/pc) 0,25 0,35 0,35 0,5 1,55 1,55 3,6 3,6


    Nuez de acero trabajada a máquina de la nuez o del acero de bastidor





    Datos de Technial del perno de ancla del T-hilo



    Tipo de la barra

    Diámetro exterior

    (milímetro)

    Diámetro interior

    (milímetro)

    Corte transversal

    (mm2)

    Última carga

    KN

    Punto de producción

    KN

    Peso

    (kg/m)

    Hilo dejado

    Mano derecha

    30/11

    30

    11

    446

    320

    260

    3,3

    Elevación o la derecha

    30/14

    30

    14

    395

    260

    220

    2,9

    Elevación o la derecha

    30/16

    30

    16

    382

    220

    180

    2,7

    Elevación o la derecha

    40/16

    40

    16

    879

    660

    525

    7,0

    Elevación o la derecha

    40/20

    40

    20

    726

    539

    430

    5,6

    Elevación o la derecha

    52/26

    52

    26

    1337

    929

    730

    10,0

    Elevación o la derecha

    73/53

    73

    53

    1160

    1630

    970

    12,3

    Elevación o la derecha

    73/56

    73

    56

    1094

    1414

    785

    11,1

    Elevación o la derecha

    73/45

    73

    45

    2265

    1630

    1180

    17,8

    Elevación o la derecha

    ancla Roces del hueco del perno de ancla de la perforación del uno mismo del diámetro de 25m m - de 130m m de alta resistencia para minarancla Roces del hueco del perno de ancla de la perforación del uno mismo del diámetro de 25m m - de 130m m de alta resistencia para minar

    ancla Roces del hueco del perno de ancla de la perforación del uno mismo del diámetro de 25m m - de 130m m de alta resistencia para minar

    1. Conecte el taladro de la aleación y el extremo de la barra una del ancla, en el otro extremo, conecta la manga del taladro y el adaptador de la caña, después conecta la plataforma de perforación o el taladro de mano. Entonces comience a perforar, llenan el agua de enfriamiento mientras que perfora. (Si usted quiere alargar la barra del ancla, puede conectar el acoplamiento, y después la perforación)

    2. Tome abajo el taladro, ponga el enchufe de parada-mampostería en la barra, e insértelo al agujero, después alístelo para mampostear. Las circunstancias especiales como la roca circundante que mampostea la tensión son excesivas o la roca circundante está demasiado quebrada, puede utilizar el agente del ancla para sellar el agujero.

    3. Conecte aprisa la mampostería del acoplamiento y ancle el extremo de barra, conecte el otro final de mampostear la máquina.

    4. Comience a mampostear, al mampostear por completo y el alcance diseña poder del valor entonces apagado. Mamposteando la presión según los parámetros de diseño y mamposteando funcionamiento de la máquina determine, los valores de referencia del cemento/de la arena es 1:0 ~ el 1:1, valor de referencia del agua/del cemento es el 0.45:1 ~ 0,5: 1.

    5. Instale la placa y las nueces del ancla, y apriete las nueces.
