| Lugar de origen: | Shandong China (continente) |
| Nombre de la marca: | MIROC |
| Certificación: | GB / API / ISO |
| Número de modelo: | SD8, M80, QL80, DHD380 ETC. |
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Cuadro de madera o cartón |
| Tiempo de entrega: | 1-20 días |
| Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 8000 pedazos por mes |
| Tipo: | Martillos de DTH y pedazos de botón | Material: | Carburo de tungsteno / YK05 |
|---|---|---|---|
| Proceso: | El moler del CNC y tratamiento térmico propietario | Color: | Verde, etc. de oro. |
| Impacto/minuto: | 860m m - 1510m m | Caña del pedazo: | Numa100, SD8, QL80, DTH380 |
| Alta luz: | brocas inclinadas carburo,Pedazos de botón de Dth |
||

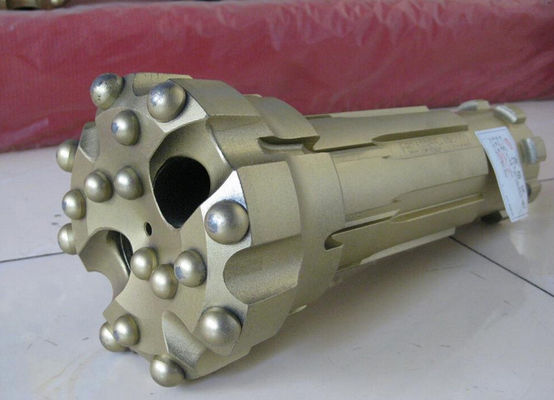

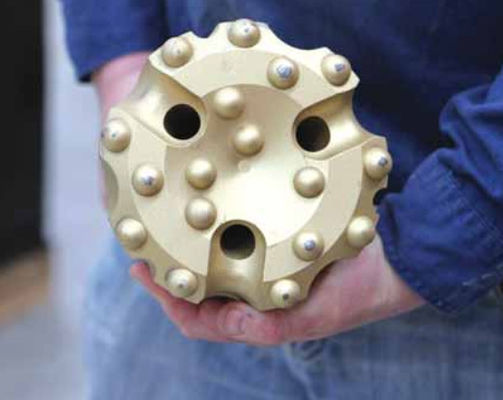

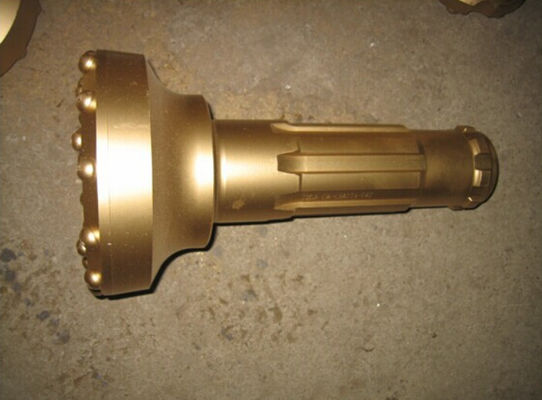

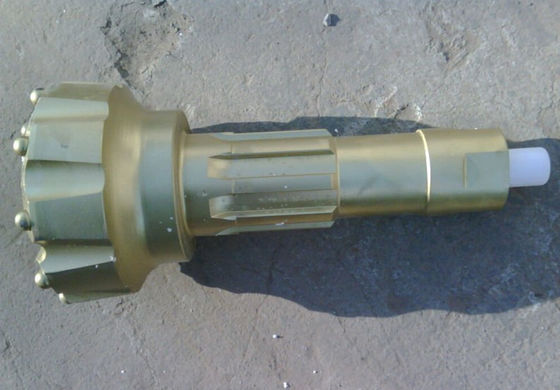

Brocas medias de la presión DTH, pedazos convexos del martillo de la cara SD8 del parte movible Semi-balístico
En la perforación de DTH, el trépano de sondeo de roca es una continuación de la caña, que las huelgas del pistón del taladro de roca directamente. Puesto que el pistón está en contacto directo con la broca, se pierde poca energía. Esto da DTH que perfora un índice de penetración casi constante sin importar longitud del agujero.
Los pedazos de DTH se emparejan con sus martillos correspondientes (por el diámetro de agujero de perforación y la configuración de la tira). Los clientes pueden modificar sus pedazos de DTH para requisitos particulares en distintas maneras, tales como cambio del perfil del parte movible del carburo de tungsteno (esférico, balístico, etc.), del perfil de la cara (cara, cóncavo plano, convexo, etc.), y limpiar los agujeros con un chorro de agua.
• Medio a los diámetros de perforación de gran tamaño
• Trabajos en la gama de alta presión, capaz de perforar longitudes del agujero profundo
Usos del pedazo de DTH
• Explotación minera de subterráneo
• El hacer un túnel
• Operaciones del banqueo de la mina
Ventaja competitiva
• Partes movibles del carburo de tungsteno del alto grado
• Cuerpos mordidos manufacturados del acero del alto grado y procesados usando la maquinaria avanzada y el tratamiento térmico del CNC
Especificación de los pedazos de DTH
|
Código de producto y Breve descripción |
El limpiar con un chorro de agua Agujeros |
Diámetro (milímetro) |
Peso (kilogramos) |
Botones del indicador (No.x milímetros) |
Botones delanteros (No. x milímetro) |
Martillo de DTH |
|
DTH65PQ |
1 |
68 - 72 |
1,5 |
X12 4 |
X12 3 |
DTH65 |
|
DTH75PQ |
3 |
75 - 77 |
2,4 |
X12 5 |
X12 3 |
DTH70 |
|
DTH76PQ |
2 |
76 - 78 |
2,5 |
X12 5 |
X12 3 |
DTH76 |
|
DTH76-78 |
2 |
78 - 82 |
2,6 |
X12 5 |
X12 3 |
DTH76 |
|
DTH80PQ |
3 |
82 - 84 |
3 |
X12 5 |
X12 6 |
DTH80, DTH80X |
|
DTH90A |
3 |
90 - 95 |
3,6 |
6 x 14 |
X12 4 |
DTH80, DTH80X |
|
DTH80XD-90 |
3 |
90 - 95 |
3,4 |
X12 6 |
X12 4 |
DTH80XD |
|
DTH80-II-80 |
3 |
80 - 82 |
3 |
X12 5 |
X12 4 |
DTH80-II |
|
DTH90B |
3 |
90 - 95 |
3,8 |
6 x 14 |
X12 4 |
DTH90, DTH90-I |
|
DTH90T1 |
2 |
90 - 95 |
3,6 |
6 x 14 |
1 X12, X12 3 (Esférico) |
DTH90, DTH90-I |
|
DTH90T2 |
2 |
90 - 95 |
3,8 |
6 x 14 ( Esférico) |
X12 4 (esférico) |
DTH90, DTH90-I |
|
DTH90T3J |
3 |
90 - 95 |
3,6 |
6 x 14 (balístico) |
X12 4 (balístico) |
DTH90, DTH90-I |
Manual técnico del martillo de DTH
|
Punto bajo Presión Martillo de DTH |
Código de producto y breve Descripción |
Perforación Diámetro (milímetro) |
Martillo Longitud (milímetro) |
Externo Diámetro (milímetro) |
Funcionamiento Presión (Mpa) |
Aire Consumo (m3/min) |
Esfuerzo de torsión (N.m) |
Impacto Frecuencia (n/min) |
|
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2,5 |
51 |
≥810 |
|
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
|
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
|
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
6 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0,5 - 0,7 |
4,5 |
75 |
≥800 |
|
7 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0,5 - 0,7 |
5,5 |
85 |
≥800 |
|
8 |
DTH90 |
ø90 - 130 |
796 |
ø80.2 |
0,5 - 0,7 |
6 |
110 |
≥820 |
|
9 |
DTH90-I |
ø90 - 130 |
796 |
ø80 |
0,5 - 0,7 |
5,5 |
120 |
≥820 |
|
10 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0,5 - 0,7 |
11 |
180 |
≥830 |
|
11 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0,5 - 0,7 |
17 |
340 |
≥800 |
|
12 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0,5 - 0,7 |
19,5 |
420 |
≥790 |
|
Medio Presión Martillo de DTH |
Código de producto y breve Descripción |
Perforación Diámetro (milímetro) |
Martillo Longitud (milímetro) |
Externo Diámetro (milímetro) |
Funcionamiento Presión (Mpa) |
Aire Consumo (m3/min) |
Esfuerzo de torsión (N.m) |
Impacto Frecuencia (n/min) |
|
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
≥700 |
|
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
≥800 |
|
Alto Presión Martillo de DTH |
Código de producto y breve Descripción |
Perforación Diámetro (milímetro) |
Martillo Longitud (milímetro) |
Externo Diámetro (milímetro) |
Funcionamiento Presión (Mpa) |
Aire Consumo (m3/min) |
Esfuerzo de torsión (N.m) |
Impacto Frecuencia (n/min) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4,3 - 14,2 |
205 |
950 - 1500 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3,5 - 18 |
304 |
≥800 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
335 |
≥800 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
400 |
≥820 |
|
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5,7 - 18 |
590 |
810 - 1470 |
|
7 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0,8 - 2,1 |
6,5 - 18 |
700 |
810 - 1500 |
|
8 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0,8 - 2,1 |
4,5 - 18 |
800 |
840 - 1500 |
|
9 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0,8 - 2,1 |
8,5 - 25 |
822 |
820 - 1475 |
|
10 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0,8 - 2,1 |
12 - 31 |
1560 |
860 - 1510 |
|
11 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0,8 - 2,1 |
14 - 45 |
2410 |
980 - 1446 |
|
Eficiente Alto Presión DTH Martillo |
Código de producto y breve Descripción |
Perforación Diámetro (milímetro) |
Martillo Longitud (milímetro) |
Externo Diámetro (milímetro) |
Funcionamiento Presión (Mpa) |
Aire Consumo (m3/min) |
Esfuerzo de torsión (N.m) |
Impacto Frecuencia (n/min) |
|
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
850 - 1320 |
|
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
850 - 1600 |
|
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6,8 - 20 |
980 |
860 - 1610 |
|
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9,6 - 24,8 |
1870 |
1100 - 1350 |
|
RC DTH Martillo |
Código de producto y breve Descripción |
Perforación Diámetro (milímetro) |
Martillo Longitud (milímetro) |
Externo Diámetro (milímetro) |
Funcionamiento Presión (Mpa) |
Aire Consumo (m3/min) |
Esfuerzo de torsión (N.m) |
Impacto Frecuencia (n/min) |
|
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4,2 - 11,7 |
475 |
≥800 |
|
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5,7 - 14,2 |
600 |
≥800 |
|
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6,5 - 19,3 |
791 |
810 - 1200 |
|
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
600 - 1100 |
|
5 |
DTHF385 |
ø200 - 254 |
1578 |
ø190 |
0,8 - 2,1 |
12 - 30,8 |
1040 |
660 - 1208 |
|
6 |
DTHF3105 |
ø254 - 311 |
1440 |
ø250 |
0,8 - 2,4 |
15 - 34 |
1260 |
600 - 1230 |
|
7 |
DTHF3125 |
ø311 - 360 |
1430 |
ø270 |
0,8 - 2,4 |
20 - 37,8 |
1250 |
600 - 1150 |
