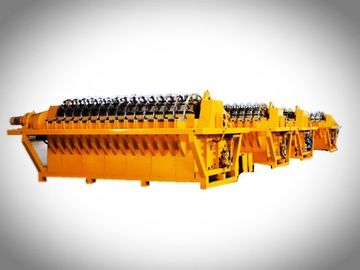

Las series del TT separan líquidos del equipo de los sólidos en filtros de vacío del disco de la planta de la flotación de la explotación minera

Las series del TT separan líquidos del equipo de los sólidos en filtros de vacío del disco de la planta de la flotación de la explotación minera

    • TT Series Separate Liquids From Solids Equipment In Mining Flotation Plant Disc Vacuum Filters
    • TT Series Separate Liquids From Solids Equipment In Mining Flotation Plant Disc Vacuum Filters
    • TT Series Separate Liquids From Solids Equipment In Mining Flotation Plant Disc Vacuum Filters
  • TT Series Separate Liquids From Solids Equipment In Mining Flotation Plant Disc Vacuum Filters

    Datos del producto:

    Lugar de origen: China
    Nombre de la marca: MIROC
    Certificación: ISO 9001
    Número de modelo: Sistema de cerámica de la filtración del vacío de la serie del TT

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 set
    Precio: USD 1000 - USD30000
    Detalles de empaquetado: Cajas del hierro
    Tiempo de entrega: 45 días - 60 días
    Condiciones de pago: T/T, L/C, D/A, D/P, Western Union, MoneyGram
    Capacidad de la fuente: 30 conjuntos por mes
    Contactar ahora
    Descripción detallada del producto
    Color:: Amarillo Tipo:: Descarga automática del líquido
    Área de filtro:: ³ de los 2m hasta el ³ del 120m Cantidad de placa:: 1 círculo a 20 círculos
    Diámetro externo de la placa: 1510m m, 1920m m, 2182m m, 2215m m, 2360m m



    Uso:



    El sistema de cerámica del filtro del vacío de la serie del TT se utiliza extensivamente en la minería para separar líquidos de los sólidos para los propósitos de desecación. El principio de la operación y de la construcción es similar a un filtro de discos convencional a menos que el medio de filtro sea substituido por los discos de cerámica finalmente porosos, proporcionando resistencia a casi todas las sustancias químicas y teniendo una vida operativa larga. La serie del TT es diseñada y fabricada basado en requisitos específicos por los clientes.





    Características:



    1. Área de filtración a partir de 6 metros cúbicos hasta 120 metros cúbicos
    2. grado del alto vacío, humedad baja en la torta formada
    3. alta precisión de la filtración, consumo de energía < 50ppm=""> baja sólido de la filtración 4.
    5. costes corrientes bajos
    6. sistema opcional de la limpieza del producto de filtración
    7. alto nivel de automatización
    8. estructura compacta para minimizar el espacio requerido y el mantenimiento conveniente
    9. el alcantarillado avanzado asegura el uso en cualquier condición corriente

    Automatización en las funciones especiales disponibles a petición.







    Especificaciones de detalle:



    Sistemas de pequeña capacidad de 2m2 ~ área de la filtración 9m2

    Modelo TT-2 TT-4 TT-6 TT-8 TT3C-9
    Especificación (N m2) 2m2 2m2 2m2 2m2
    Manera de descarga líquida Descarga automática del líquido Drenaje de la bomba del filtro Descarga automática del líquido Drenaje de la bomba del filtro Descarga automática del líquido Drenaje de la bomba del filtro Descarga automática del líquido Drenaje de la bomba del filtro Descarga automática del líquido
    Tamaño L×W×H (milímetro) 2300×2480×2100 2300×2480×2100 2460×2480×2100 2460×2480×2100 2710×2480×2100 2710×2480×2100 2960×2780×2100 2960×2780×2100 2900×2850×2450
    Diámetro externo de la placa (milímetro) 1510 1510 1510 1510 1510 1510 1510 1510 φ1920
    Área de filtro () 2 2 4 4 6 6 8 8 9
    Cantidad de placa (círculo) 1 1 2 2 3 3 4 4 3
    Cantidad de cerámica 12 12 24 24 36 36 48 48 3
    Peso total (t) 1,8 1,8 2 2 2,5 2,5 3 3 36
    Peso máximo de la revisión (t) 0,5 0,5 0,55 0,55 0,65 0,65 0,75 0,75 4
    Volumen del tanque (m3) 0,7 0,7 0,85 0,85 1,1 1,1 1,3 1,3 1
    Poder instalado (kilovatio) 6,35 7,9 7,4 8,95 7,7 9,25 8,8 10,35 1,1
    Poder de trabajo máximo (kilovatio) 5,85 7,4 6,6 8,15 6,6 8,15 7,4 8,95 8
    Poder de la velocidad del eje 0,75 0,75 1,5 1,5 1,5 1,5 1,5 1,5 6,6
    Poder de revolver velocidad 2,2 2,2 2,2 2,2 2,2 2,2 3 3 1,5
    Poder del vacío 1.45×2 1,45 1.45×2 1,45 1.45×2 1,45 1.45×2 1,45 2,2
    Powere de la circulación   3   3   3   3 1.45×2
    Poder de la bomba del volumen controlado (kilovatio) 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2
    Poder de ultrasónico (kilovatio) 0,3 0,3 0,6 0,6 0,9 0,9 1,2 1,2 1,2

    dosificación del 98% del ácido nítrico

    (kg/d)

    1,8 1,8 3,6 3,6 5,4 5,4 7,2 7,2 16,2
    Agua potable (m3/h) 0,36 0,36 0,72 0,72 1,08 1,08 1,44 1,44 38,88
    Presión de la entrada del agua potable (Mpa) 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5
    Consumo de agua de la producción (m3/d) 4,2 4,2 5,1 5,1 6,6 6,6 7,8 7,8 6,6
    Presión de la entrada del agua de la producción 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,35 ~ 0,5
    Volumen de aire para el gas que lava (m3/min) 0,67 0,67 0,67 0,67 0,67 0,67 0,67 0,67 0,36
    Gas del control de la válvula 0,36 0,36 0,36 0,36 0,36 0,36 0,36 0,36 0,7
    Presión de la toma de aire (Mpa) 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,5 ~ 1,5
    Velocidad principal del eje (r/min) 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 12 ~ 20
    Velocidad del mezclador (r/min) 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20





    Sistemas de pequeña capacidad de 10m2 ~ área de la filtración 18m2

    Modelo TT-10 TT-12 TT-15 TT-18
    Especificación (N m2) 2m2 3m2 3m2 3m2
    Manera de descarga líquida Descarga automática del líquido Drenaje de la bomba del filtro Descarga automática del líquido Drenaje de la bomba del filtro Descarga automática del líquido Drenaje de la bomba del filtro Descarga automática del líquido Drenaje de la bomba del filtro
    Tamaño L×W×H (milímetro) 3210×2780×2100 3210×2780×2100 3200×3080×2450 3200×3080×2450 4300×3100×2490 4300×3100×2490 4600×3100×2490 4600×3100×2490
    Diámetro externo de la placa (milímetro) 1510 1510 φ1920 φ1920 φ1920 φ1920 φ1920 φ1920
    Área de filtro () 10 10 12 12 15 15 18 18
    Cantidad de placa (círculo) 5 5 4 4 5 5 6 6
    Cantidad de cerámica 60 60 48 48 60 60 72 72
    Peso total (t) 3,5 3,5 5 5 5,5 5,5 6 6
    Peso máximo de la revisión (t) 0,85 0,85 1,2 1,2 1,4 1,4 1,5 1,5
    Volumen del tanque (m3) 1,55 1,55 1,5 1,5 2 2 2,6 2,6
    Poder instalado (kilovatio) 9,1 10,65 9,2 10,75 12,1 15,25 12,5 15,65
    Poder de trabajo máximo (kilovatio) 7,4 8,95 7,4 8,95 9,9 13,05 9,9 13,05
    Poder de la velocidad del eje 1,5 1,5 1,5 1,5 2,2 2,2 2,2 2,2
    Poder de revolver velocidad 3 3 3 3 3 3 3 3
    Poder del vacío 1.45×2 1,45 1.45×2 1,45 2.35×2 2,35 2.35×2 2,35
    Powere de la circulación   3   3   5,5   5,5
    Poder de la bomba del volumen controlado (kilovatio) 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2
    Poder de ultrasónico (kilovatio) 1,5 1,5 1,6 1,6 2 2 2,4 2,4

    dosificación del 98% del ácido nítrico

    (kg/d)

    9 9 10,8 10,8 13,5 13,5 16,2 16,2
    Agua potable (m3/h) 1,8 1,8 2,16 2,16 2,7 2,7 3,24 3,24
    Presión de la entrada del agua potable (Mpa) 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5 0,35 ~ 0,5
    Consumo de agua de la producción (m3/d) 9,3 9,3 9 9 12 12 15,6 15,6
    Presión de la entrada del agua de la producción 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7 0,5 ~ 0,7
    Volumen de aire para el gas que lava (m3/min) 0,67 0,67 1 1 1 1 1 1
    Gas del control de la válvula 0,36 0,36 0,36 0,36 0,36 0,36 0,36 0,36
    Presión de la toma de aire (Mpa) 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7
    Velocidad principal del eje (r/min) 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5 0,5 ~ 1,5
    Velocidad del mezclador (r/min) 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20 12 ~ 20







    Referencia de las piezas:

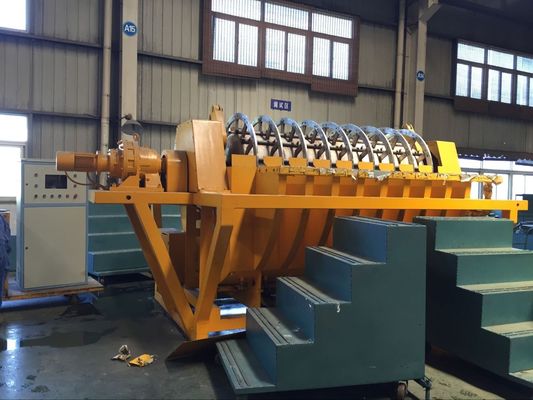

    Barril de la deshidratación:

    Las series del TT separan líquidos del equipo de los sólidos en filtros de vacío del disco de la planta de la flotación de la explotación minera



    Embalaje de la caja del hierro:

    Las series del TT separan líquidos del equipo de los sólidos en filtros de vacío del disco de la planta de la flotación de la explotación minera



    El embalar de los recambios:



    Las series del TT separan líquidos del equipo de los sólidos en filtros de vacío del disco de la planta de la flotación de la explotación minera
