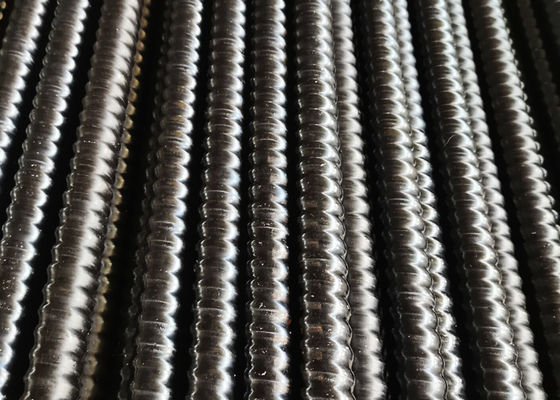

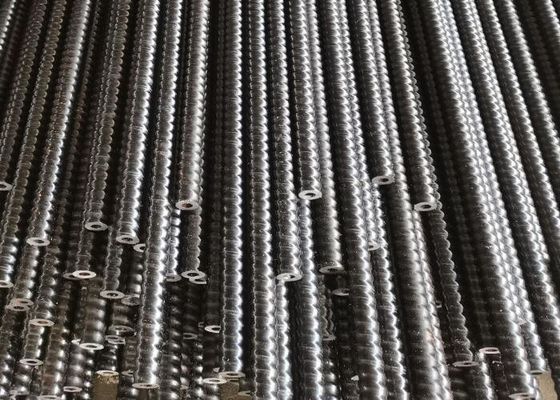

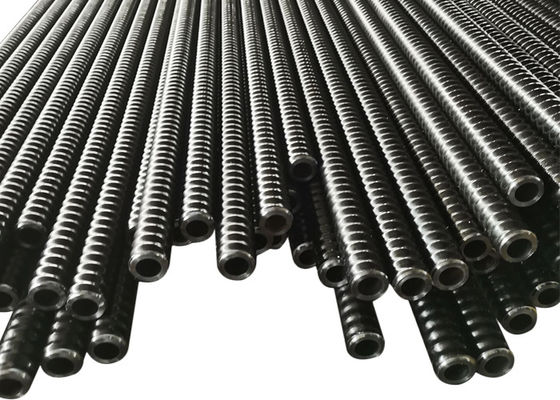

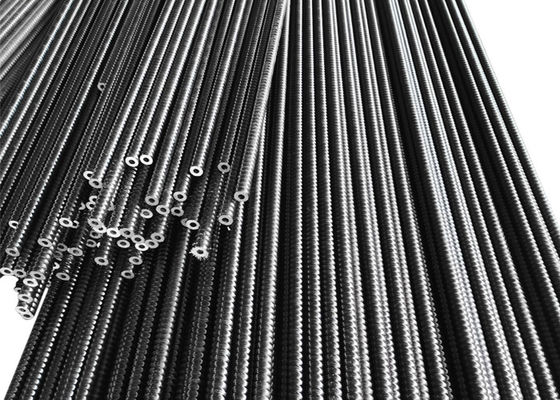

La perforación del uno mismo de 500/400KN 3M ancla la barra R38/21 para la explotación minera y la rehabilitación
Perno de ancla
Medios del perno de ancla una barra que transfiere las estructuras o la carga geotécnica a las formaciones de una roca estables,

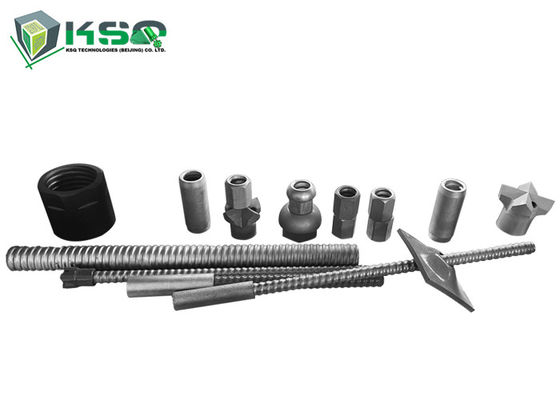

él barra del consistsof, broca, acoplamiento, placa, mamposteando el tapón y la nuez. Ha sido ampliamente utilizada en tunnling,
explotación minera, estabilización de la cuesta, tunneldiseasestreatment y apoyo del tejado de undergroundworks. Está para
la barra hueco floja del ancla de la tierra (arcilla, arena etc. friable) se hace del tubo inconsútil con de alta resistencia.
Características del perno de ancla de mampostería hueco:
El diseño hueco, ejecuta la función de mampostería del tubo, evita la pérdida del mortero cuando la mampostería tradicional
tubo sacado. La mampostería por completo, y puede alcanzar la presión que mampostea para mejorar calidad del proyecto.
El centro es bueno, mortor puede envolver el cuerpo del perno junto, de modo que pueda evitar la corrosión al achibe adelante
propósitos favorables del término.
Instalación fácil, sin en sitio el proceso de hilos. Puede fácilmente ser instalado una placa, nuez.
Descripción del perno de ancla de la Selt-perforación
Puede los cuerpos que perforan, mamposteando y anclando en conjunto.
Tiene especificaciones amplias. Diámetro: 25-130m m.
Qucik y construcción fácil, eficacia alta.
Rocas circundantes impenetrables usadas.
Características
■El tendón sirve simultáneamente como barra de taladro
■Instalación extremadamente rápida porque la perforación de la perforación es hecha redundante perforando simultánea y mamposteando
■El sistema se puede instalar en los espacios confinados que utilizan el equipo de perforación simple y compacto
■Diseños variables de la remuneración del ancladero y del ángulo
■El cuerpo irregular de la lechada aumenta capacidad
■Las brocas están disponibles para las diversas condiciones de tierra
■Puede ser utilizado como a tan
Campos del uso
■Estabilización de la cuesta, del terraplén y de la roca
■Apuntalamiento y excavaciones
■Fijación de la malla de la caída de la roca
■Barreras de la avalancha
■Fundaciones
Perno de ancla
Datos de Technial del perno de ancla del R-hilo
|
|
R25N
|
R32N
|
R32S
|
R38N
|
R51L
|
R51N
|
T76N
|
T76S
|
|
Diámetro exterior (milímetros)
|
25
|
32
|
32
|
38
|
51
|
51
|
76
|
76
|
|
Diámetro interno (milímetros)
|
14
|
20
|
16
|
21
|
36
|
33
|
52
|
45
|
|
Capacidad de última carga
(KN)
|
200
|
280
|
360
|
500
|
550
|
800
|
1600
|
1900
|
|
Rinda la capacidad de carga (KN)
|
150
|
230
|
280
|
400
|
450
|
630
|
1200
|
1500
|
|
Resistencia a la tensión, Rp0.2
(N/mm2)
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
Rinda la fuerza, Rp0.2
(N/mm2)
|
650
|
650
|
650
|
650
|
650
|
650
|
650
|
650
|
|
Peso (Kg/m)
|
2,3
|
3,2
|
3,6
|
5,5
|
6,5
|
8,0
|
16,0
|
19,7
|
|
Tipo del hilo
(izquierdo)
|
ISO10208
|
ISO1720
|
Estándar MAIT76
|
|
Grado de acero
|
En10083-1
En10083-1 (acero de la estructura de la aleación)
|
|
Comparado al acero de carbono, el acero de la estructura de la aleación tiene alta capacidad anticorrosión y alto mecánico.
|
Datos de Technial del perno de ancla del T-hilo
|
Tipo de la barra
|
Exterior
Diámetro
(milímetro)
|
Dentro
Diámetro
(milímetro)
|
Corte transversal
(mm2)
|
Último
Carga
KN
|
Punto de producción
KN
|
Peso
(kg/m)
|
Izquierda del hilo
Mano derecha
|
|
30/11
|
30
|
11
|
446
|
320
|
260
|
3,3
|
Elevación o la derecha
|
|
30/14
|
30
|
14
|
395
|
260
|
220
|
2,9
|
Elevación o la derecha
|
|
30/16
|
30
|
16
|
382
|
220
|
180
|
2,7
|
Elevación o la derecha
|
|
40/16
|
40
|
16
|
879
|
660
|
525
|
7,0
|
Elevación o la derecha
|
|
40/20
|
40
|
20
|
726
|
539
|
430
|
5,6
|
Elevación o la derecha
|
|
52/26
|
52
|
26
|
1337
|
929
|
730
|
10,0
|
Elevación o la derecha
|
|
73/53
|
73
|
53
|
1160
|
1630
|
970
|
12,3
|
Elevación o la derecha
|
|
73/56
|
73
|
56
|
1094
|
1414
|
785
|
11,1
|
Elevación o la derecha
|
|
73/45
|
73
|
45
|
2265
|
1630
|
1180
|
17,8
|
Elevación o la derecha
|
