Tipo: | Perno de ancla, ancla de la perforación del uno mismo | Material: | 335 de acero |
---|---|---|---|
Capacidad: | 200KN-8000KN | Color: | Basado en clientes |
Diámetro: | 25 mm-130 mm | Longitud: | el 1m-8m |
Uso: | Ayuda de la mina | ||
Alta luz: | pernos de la perforación del uno mismo,Pernos de ancla de acero |
Ancla de mampostería hueco combinada ancla hueco automotora especial directa del proyecto de la protección de la cuesta del túnel de la fábrica
Medios del perno de ancla una barra que transfiere las estructuras o la carga geotécnica a una roca estable
las formaciones, consiste en la barra, broca, acoplamiento, placa, mamposteando el tapón y la nuez. Ha sido
ampliamente utilizado en tunnling, la explotación minera, la estabilización de la cuesta, el tratamiento de los tunneldiseases y el apoyo del tejado de undergroundworks. Está para la tierra floja (arcilla, arena etc. friable) que la barra hueco del ancla se hace del tubo inconsútil con de alta resistencia.
Parámetros y especificación:
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Diámetro exterior (milímetros) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
Diámetro interno (milímetros) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
Capacidad de última carga (kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
Rinda la capacidad de carga (el kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
Resistencia a la tensión, Rm (N/mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
Rinda la fuerza, Rp0.2 (N/mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
Peso (Kg/m) | 2,3 | 3,2 | 3,6 | 5,5 | 6,5 | 8,0 | 16,0 | 19,7 |
Tipo del hilo (izquierdo) | ISO10208 | ISO1720 | Estándar del AMI T76 | |||||
Grado de acero | EN10083-1 (acero de la estructura de la aleación) | |||||||
Comparado al acero de carbono, el acero de la estructura de la aleación tiene alta capacidad anticorrosión y alto mecánico. |
Placa del ancla
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Dimensión (milímetros) | 150*150 | 200*200 | 200*200 | 200*200 | 200*200 | 250*250 | 250*250 | 250*250 |
Grueso (milímetros) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
Diámetro de agujero (milímetros) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
Peso (KG/PC) | 1,4 | 3 | 3,7 | 3,6 | 8,8 | 18,5 | 18 | 18 |
Frío deformado con geometría |
Acoplamiento del ancla
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Diámetro exterior (milímetros) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
Longitud (milímetros) | 120 | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
Peso | 0,45 | 0,7 | 0,75 | 1,4 | 1,7 | 1,9 | 6,4 | 6,4 |
Parada media de acoplamiento de acero trabajada a máquina |
Broca
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
diámetro (milímetros) | 41,51 | 51,76,90 | 90.100.110.115.130 | 130.150.160.180.200 | ||||
Pedazo cruzado endurecido (EX) |
Pedazo cruzado endurecido para flojo a la condición densa media con los pequeños cantos rodados. | |||||||
Pedazo cruzado del tungsteno (EXX) |
Pedazo cruzado del TC para suave a la roca media para los mations | |||||||
Pedazo de botón endurecido (ES) |
Pedazo endurecido del buuton para la roca unconsolidated con los cantos rodados. | |||||||
Pedazo de botón del carbono del tungsteno (ESS) |
Pedazo de botón con los partes movibles del TC para la roca media para las formaciones. | |||||||
Pedazo endurecido del arco (EC) |
Broca endurecida con la geometría optimizada para el suelo unconsoliddated con los pequeños cantos rodados. |
|||||||
Pedazo del arco del carbono del tungsteno (ECC) |
Broca del TC con la geometría optimizada para la suavidad a las formaciones de roca medias. | |||||||
Pedazo de centro endurecido del descenso (EY) |
Pedazo cruzado endurecido para flojo a las condiciones de tierra densas medias | |||||||
Pedazo de centro del descenso del TC (EY) |
Broca del TC para suave a las formaciones de roca medias. | |||||||
Pedazo de lanzamiento de la arcilla (Guerra electrónica) |
Pedazo de lanzamiento de la arcilla con la geometría optimizada para muy suave a la suavidad caly. | |||||||
Pedazo de acero trabajado a máquina o pedazo de acero de Casring |
Nuez de ancla
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Tamaño dominante (milímetros) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
Longitud (milímetros) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
Peso (kg/pc) | 0,25 | 0,35 | 0,35 | 0,5 | 1,55 | 1,55 | 3,6 | 3,6 |
Nuez de acero trabajada a máquina de la nuez o del acero de bastidor |
Datos de Technial del perno de ancla del T-hilo
Tipo de la barra |
Diámetro exterior (milímetro) |
Dentro de diámetro (milímetro) |
Corte transversal (mm2) |
Última carga KN |
Punto de producción KN |
Peso (kg/m) |
Izquierda del hilo Mano derecha |
30/11 | 30 | 11 | 446 | 320 | 260 | 3,3 | Elevación o la derecha |
30/14 | 30 | 14 | 395 | 260 | 220 | 2,9 | Elevación o la derecha |
30/16 | 30 | 16 | 382 | 220 | 180 | 2,7 | Elevación o la derecha |
40/16 | 40 | 16 | 879 | 660 | 525 | 7,0 | Elevación o la derecha |
40/20 | 40 | 20 | 726 | 539 | 430 | 5,6 | Elevación o la derecha |
52/26 | 52 | 26 | 1337 | 929 | 730 | 10,0 | Elevación o la derecha |
73/53 | 73 | 53 | 1160 | 1630 | 970 | 12,3 | Elevación o la derecha |
73/56 | 73 | 56 | 1094 | 1414 | 785 | 11,1 | Elevación o la derecha |
73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17,8 | Elevación o la derecha |

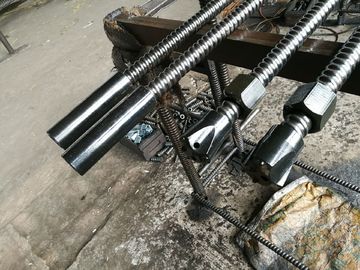

Imagen de los productos:
Características del perno de ancla grounting hueco
• Particularmente conveniente para las condiciones de tierra difíciles.
• Una alta tasa de instalación desde la perforación, la colocación y la mampostería se puede realizar en una sola
operación.
• El sistema de la perforación del uno mismo elimina el requisito para una perforación encajonada.
• Instalación con la perforación simultánea y mampostería posible.
• Instalación fácil en todas las direcciones, también hacia arriba.
• Conveniente para trabajar en el espacio limitado, altura y en áreas del acceso difícil.
• Poste simple que mampostea el sistema. • galvanización Caliente-sumergida para la protección contra la corrosión
Usos en hacer un túnel y la ingeniería de tierra
• Empernado radial
• Estabilización de la cuesta
• Entibo provisional
• Pila micro de la inyección
• Estabilización de la cara
• Ancla temporal de la ayuda
• Preparación porta
• Enclavación del suelo
