Lugar de origen: | China |
Nombre de la marca: | MIROC DTH Rock Drilling Tools |
Certificación: | API |
Número de modelo: | Martillo de la serie DTH de QL sin la válvula de pie |
Cantidad de orden mínima: | Martillo de 1 pedazo DTH |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | CAJA DE MADERA |
Tiempo de entrega: | 10-15 DÍAS |
Condiciones de pago: | L / C, T / T |
Capacidad de la fuente: | 20000 piezas al mes |
Nombre del producto: | DTH Martillo | Serie: | Serie QL4 QL5 QL6 QL8 de QL |
---|---|---|---|
La válvula de pie: | sin la válvula de pie | Subproceso: | Registro del API 3 el 1/2 '', API 2 7/8" registro, API 2 7/8" SI |
Tamaño: | 4" 5" 6" 8" pulgada | Gama del agujero de perforación: | 110mm-254m m |
Alta luz: | abajo martillo del agujero,abajo del martillo del agujero |

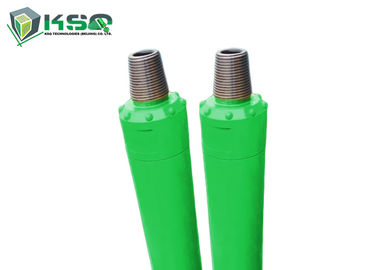

Alto martillo sin la válvula de pie - martillo de la presión de aire DTH de la serie DTH de QL
Modelo del martillo de DTH:
4" - martillo de QL4 DTH
5" - martillo de QL5 DTH
6" - martillo de QL6 DTH
8" - martillo de QL8 DTH
Martillo de la serie DTH de la serie de QL (QL4 QL5 QL6 QL8) - sin la válvula de pie
Estructura y especificación:
Descripción | Peso (kilogramo) | ||||
QL40 | QL50 | QL60 | QL80 | QL80 | |
submarino 1.Top | 6,50 | 13,70 | 20,00 | 34,00 | 35,00 |
2. Anillo o del submarino superior | 0,01 | 0,015 | 0,015 | 0,015 | 0,01 |
anillo 3.Breakout | - | - | - | 0,30 | 0,04 |
válvula 4.Check | 0,35 | 0,70 | 0,70 | 1,20 | 1,20 |
5. Primavera | 0,05 | 0,10 | 0,10 | 0,10 | 0,10 |
6. Distribuidor del aire | 1,50 | 2,00 | 3,50 | 6,00 | 7,00 |
7. Cilindro interno | 2,10 | 2,70 | 4,20 | 6,50 | 7,50 |
8. Pistón | 8,50 | 15,00 | 23,00 | 42,50 | 48,00 |
9. Cilindro externo | 15,20 | 24,00 | 30,00 | 59,00 | 75,00 |
10. Manga de la guía | 1,80 | 3,00 | 4,00 | 6,30 | 12,00 |
11. Anillo o del anillo de la parada | 0,005 | 0,01 | 0,01 | 0,01 | 0,01 |
12. Pare el anillo | 0,20 | 0,40 | 0,60 | 1,40 | 1,70 |
13. Anillo del desbloqueo | - | - | - | 0,30 | 0,40 |
14. Conduzca la tirada | 3,20 | 4,50 | 5,50 | 13,00 | 15,00 |
15. Broca | 9,00 | 16,00 | 25,00 | 35,00 | 50,00 |
Martillo de la serie DTH de QL (QL4 QL5 QL6 QL8) - sin parámetro técnico de la válvula de pie
Datos técnicos | |||||
Modelo | QL40 | QL50 | QL60 | QL80 | QL80 |
Longitud (sin pedazo) | 1070m m | 1090m m | 1183m m | 1330m m | 1340m m |
Peso (sin pedazo) | 40.00kg | 67.00kg | 92.00kg | 171.00kg | 203.00kg |
Diámetro externo | φ99mm | φ126mm | φ146mm, φ148mm | φ180mm, φ185mm | φ203mm |
Caña del pedazo | QL40 | QL50 | QL60 | QL80 | QL80 |
Gama del agujero | φ110 - φ135mm | φ135- φ155mm | φ155 - φ203mm | φ195 - φ254mm | φ216 - φ254mm |
Hilo de la conexión | API 2 3/8" registro | API 2 3/8" registro, registro del API 3 el 1/2 '', API 2 7/8" registro | Registro del API 3 el 1/2 '' | Registro del API 4 el 1/2 '' | Registro del API 4 el 1/2 '' |
Presión de funcionamiento | 1.2 - 2,0 Mpa | 1.3 - 2,3 Mpa | 1.5 - 2,5 Mpa | 1.5 - 3,0 Mpa | 1.8 - 3,0 Mpa |
Tarifa del impacto en la barra 17 | 30HZ | 28HZ | 25HZ | 22HZ | 22HZ |
Velocidad de rotación recomendada | 20 - 30 r/min | 20 - 35 r/min | 20 - 30 r/min | 15 - 25 r/min | 15 - 25 r/min |
Consumo del aire | 1.0Mpa: ³/minuto de 5 m | 1.0Mpa: ³/minuto de 7 m | 1.0Mpa: ³/minuto de 9 m | 1.0Mpa: ³/minuto de 12 m | 1.0Mpa: ³/minuto de 16 m |
1.8Mpa: ³/minuto de 9 m | 1.8Mpa: ³/minuto de 14 m | 1.8Mpa: ³/minuto de 18 m | 1.8Mpa: ³/minuto de 22 m | 1.8Mpa: ³/minuto de 28 m | |
2.4Mpa: ³/minuto de 14 m | 2.4Mpa: ³/minuto de 19 m | 2.4Mpa: ³/minuto de 26 m | 2.4Mpa: ³/minuto de 28 m | 2.4Mpa: ³/minuto de 39 m |
Las características de los altos martillos de la presión de aire DTH sin la válvula de pie:
Es una clase de alto martillo de la presión de aire DTH sin la válvula de pie, y es nuestro más nuevo diseño. Es también uno de los martillos más avanzados de DTH del mundo.
Martillo sin válvulas de la distribución del aire, más confiable de la distribución del aire.
La buena sellabilidad, ninguna agua, y los cortes que entran en el martillo en agua existen perforando.
Altos martillos de la presión de aire DTH sin ventajas de la válvula de pie:
1. Fuera del problema de la fractura de la válvula de pie y extensión y contracción.
2. Consumo de una energía más baja y una frecuencia más de alto impacto.
La velocidad de la perforación es 15-30% más alto que el que está con la válvula de pie.
3. Estructura simple, mantenimiento confiable de las piezas, del palmo de la larga vida, fácil y barato.
4. Baje el consumo del aire y de petróleo. El consumo de petróleo es el cerca de 10% más bajo que el que está con la válvula de pie.
La serie DTH de QL martilla características:
1. Distribución del aire sin válvulas, más confiable.
2. El diseño simple del pistón. Palmo de la larga vida.
3. Una transferencia de energía más eficiente, una velocidad más rápida de la perforación, consumo bajo del aire, y un consumo de petróleo más bajo.
4. Menos piezas internas, estructura simple, palmo de la larga vida, menos fracaso y más fácil para mantener porque todas las piezas son sometidas a un tratamiento térmico.
5. Fácil desmontar porque el submarino superior, la tirada de la impulsión, y el cilindro externo son conectados por el hilo múltiple de los pasos.
La serie DTH de QL martilla ventajas:
1. Diseño simple y razonable, fácil montar y desmontar, tarifa baja del problema.
2. consumo bajo del aire, perforación lisa, poder máximo del impacto, alto índice de penetración.
3. tratamiento térmico exacto múltiple con todas las piezas del martillo para proporcionar vida útil larga bajo condiciones de trabajo más ásperas.
Usos
Disponible para todas las condiciones de trabajo, alto rendimiento en sobrecarga y proyectos de la perforación del pozo de agua
Paquete del martillo de DTH
Marca MIROC® de las herramientas de perforación de roca
La línea de productos de las herramientas de perforación de roca de MIROC® por las tecnologías de KSQ (Pekín) Co.Ltd es el resultado de años de ingeniería, de fabricación de la precisión, y de esmero avanzados al uso de los materiales de alta calidad.
Las herramientas de perforación de roca de MIROC® son utilizadas por muchos profesionales de la perforación relacionados con la mina, la construcción, haciendo un túnel, y extrayendo proyectos en el mundo entero.
Las herramientas de perforación de roca de MIROC® incluyen:
Compañía
Conocimientos técnicos técnicos excepcionales del Co. Ltd.provides de las tecnologías de KSQ (Pekín) en el desarrollo, la producción, y el uso. La compañía ha adoptado procesos de fabricación avanzados para asegurar los partes movibles de alta calidad de los aceros y del carburo de tungsteno para sus accesorios de la perforación de roca. Sus personales entienden las necesidades de la perforación de los clientes y tienen las habilidades del servicio para recomendar las herramientas de perforación derechas para el trabajo.
Sus desarrolladores experimentados del producto pueden también crear las herramientas de encargo. Además, el equipo del desarrollo de la compañía introduce las herramientas innovadoras de los productos cada año – que riguroso se prueban en el campo y se demuestran realizarse más allá de expectativas de la industria.
