Lugar de origen: | Shandong China (continente) |
Nombre de la marca: | MIROC Self Drilling Anchor Bolt |
Certificación: | GB / API |
Número de modelo: | Ancla hueco de Grounted |
Cantidad de orden mínima: | 100 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Cartón/caja de madera o basado en clientes |
Tiempo de entrega: | Producción de 10 días |
Condiciones de pago: | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 9000000 kilogramos por mes |
nombre: | Sistema del ancla de la perforación del uno mismo | Capacidad: | 200KN-8000KN |
---|---|---|---|
Tipo: | Perno de ancla, ancla de la perforación del uno mismo | Diámetro: | 25mm-130m m |
color: | de acuerdo con clientes | Diámetro de la broca: | 51m m |
Alta luz: | pernos de la perforación del uno mismo,Pernos de ancla de acero |
Sistema del ancla de la perforación del uno mismo de R32N con la barra, la nuez, la placa, el acoplamiento y la broca del ancla,
Corrosión anti
Perno de ancla
El perno de ancla significa una barra que transfiera las estructuras o la carga geotécnica a las formaciones de una roca del establo,
él barra del consistsof, broca, acoplamiento, placa, mamposteando el tapón y la nuez. Ha sido ampliamente utilizada en tunnling,
explotación minera, estabilización de la cuesta, tunneldiseasestreatment y apoyo del tejado de undergroundworks. Está para
(la arcilla, enarena el etc. friable) la barra de tierra floja del ancla del hueco se hace del tubo inconsútil con de alta resistencia.
Características del perno de ancla de mampostería hueco:
El diseño hueco, ejecuta la función de mampostería del tubo, evita la pérdida del mortero cuando la mampostería tradicional
tubo sacado. La mampostería por completo, y puede alcanzar la presión que mampostea para mejorar calidad del proyecto.
El centro es bueno, mortor puede envolver el cuerpo del perno junto, de modo que pueda evitar la corrosión al achibe adelante
propósitos favorables del término.
Instalación fácil, sin en sitio el proceso de hilos. Puede fácilmente ser instalado una placa, nuez.
Descripción del perno de ancla de la Selt-perforación
Puede los cuerpos que perforan, mamposteando y anclando en conjunto.
Tiene especificaciones amplias. Diámetro: 25-130m m.
Qucik y construcción fácil, eficacia alta.
Rocas circundantes impenetrables usadas.

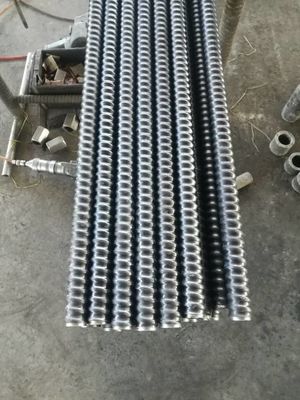

Perno de ancla
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Diámetro exterior (milímetro) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
Diámetro interno (milímetro) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
Última carga capacidad (KN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
Carga de la producción capacidad (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
Resistencia a la tensión, Rp0.2 (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
Fuerza de producción, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
Peso (Kg/m) |
2,3 |
3,2 |
3,6 |
5,5 |
6,5 |
8,0 |
16,0 |
19,7 |
Tipo del hilo (izquierdo) |
ISO10208 |
ISO1720 |
Estándar MAIT76 |
|||||
Grado de acero |
En10083-1 En10083-1 (acero de la estructura de la aleación) |
|||||||
Comparado al acero de carbono, el acero de la estructura de la aleación tiene alta capacidad anticorrosión y alto mecánico. |

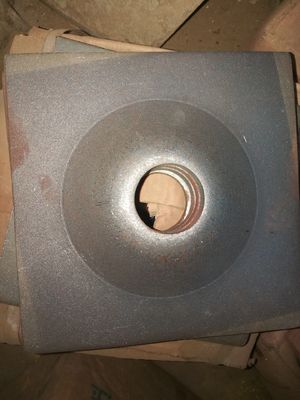

Placa del ancla
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Dimensión (milímetros) |
150*150 |
200*200 |
200*200 |
200*200 |
200*200 |
250*250 |
250*250 |
250*250 |
Grueso (milímetro) |
8 |
10 |
12 |
12 |
20 |
40 |
40 |
40 |
Diámetro de agujero (milímetros) |
30 |
35 |
35 |
41 |
60 |
60 |
80 |
80 |
Peso (KG/PC) |
1,4 |
3 |
3,7 |
3,6 |
8,8 |
18,5 |
18 |
18 |
Frío deformado con geometría |
Acoplamiento del ancla
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Diámetro exterior (milímetros) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
Longitud (milímetro) | 120 | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
Peso | 0,45 | 0,7 | 0,75 | 1,4 | 1,7 | 1,9 | 6,4 | 6,4 |
Parada media trabajada a máquina del acoplamiento de acero |

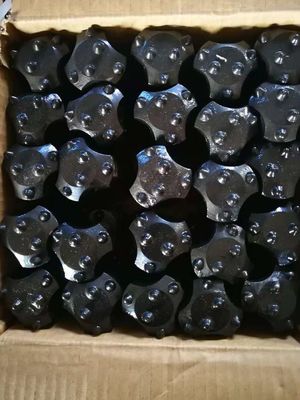

Broca
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
diámetro (milímetros) | 41,51 | 51,76,90 | 90.100.110.115.130 | 130.150.160.180.200 | ||||
Pedazo cruzado endurecido (EX) |
Pedazo cruzado endurecido para flojo a la condición densa media con los pequeños cantos rodados. | |||||||
Pedazo cruzado del tungsteno (EXX) |
Pedazo cruzado del TC para la suavidad a la roca media para los mations | |||||||
Pedazo de botón endurecido (ES) |
El buuton endurecido mordió para la roca unconsolidated con los cantos rodados. | |||||||
Pedazo de botón del carbono del tungsteno (ESS) |
Pedazo de botón con los partes movibles del TC para la roca media para las formaciones. | |||||||
Pedazo endurecido del arco (EC) |
Broca endurecida con la geometría optimizada para el suelo unconsoliddated con los pequeños cantos rodados. |
|||||||
Pedazo del arco del carbono del tungsteno (ECC) |
Broca del TC con la geometría optimizada para la suavidad a las formaciones de roca medias. | |||||||
Pedazo de centro endurecido del descenso (EY) |
Pedazo cruzado endurecido para flojo a las condiciones de tierra densas medias | |||||||
Pedazo de centro del descenso del TC (EY) |
Broca del TC para la suavidad a las formaciones de roca medias. | |||||||
Pedazo de la arcilla del bastidor (Guerra electrónica) |
Pedazo de la arcilla del bastidor con la geometría optimizada para muy suavemente a la suavidad caly. | |||||||
Pedazo pedazo o del acero de acero trabajado a máquina de Casring |
Nuez de ancla
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Tamaño dominante (milímetros) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
Longitud (milímetro) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
Peso (kg/pc) | 0,25 | 0,35 | 0,35 | 0,5 | 1,55 | 1,55 | 3,6 | 3,6 |
Nuez de acero trabajada a máquina de la nuez o del acero de bastidor |
Datos de Technial del perno de ancla del T-hilo
Tipo de la barra |
Diámetro exterior (milímetro) |
Diámetro interior (milímetro) |
Corte transversal (mm2) |
Última carga KN |
Punto de producción KN |
Peso (kg/m) |
Hilo dejado Mano derecha |
30/11 |
30 |
11 |
446 |
320 |
260 |
3,3 |
Elevación o la derecha |
30/14 |
30 |
14 |
395 |
260 |
220 |
2,9 |
Elevación o la derecha |
30/16 |
30 |
16 |
382 |
220 |
180 |
2,7 |
Elevación o la derecha |
40/16 |
40 |
16 |
879 |
660 |
525 |
7,0 |
Elevación o la derecha |
40/20 |
40 |
20 |
726 |
539 |
430 |
5,6 |
Elevación o la derecha |
52/26 |
52 |
26 |
1337 |
929 |
730 |
10,0 |
Elevación o la derecha |
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12,3 |
Elevación o la derecha |
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11,1 |
Elevación o la derecha |
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17,8 |
Elevación o la derecha |
Las herramientas de perforación de roca de MIROC® incluyen:
