| Lugar de origen: | China |
| Nombre de la marca: | MIROC DTH Rock Drilling Tools |
| Certificación: | API |
| Número de modelo: | Martillo de la serie DTH de QL |
| Cantidad de orden mínima: | Martillo de 1 pedazo DTH |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | CAJA DE MADERA |
| Tiempo de entrega: | 10-15 DÍAS |
| Condiciones de pago: | L / C, T / T |
| Capacidad de la fuente: | 20000 piezas al mes |
| Nombre de producto: | Martillo DTH | Serie: | Serie de QL |
|---|---|---|---|
| Mordió la caña: | QL4 QL5 QL6 QL8 | Hilo: | Registro del API 3 el 1/2 ', API 2 7/8" registro, API 2 7/8" SI |
| Diámetro: | 99mm-180m m | Longitud: | 1097mm-1465m m |
| Resaltar: | abajo martillo del agujero,Abajo del martillo del agujero |
||

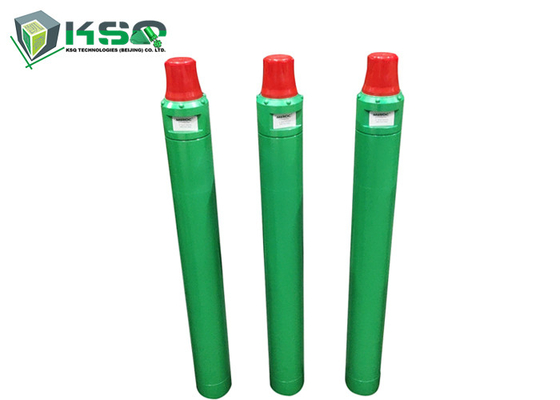

QL50 abajo del pozo de agua de explotación minera del agujero que perfora el martillo de DTH
KSQ abajo de la broca s del agujero se producen del acero de aleación superior de la calidad para las características crecientes de la durabilidad y del desgaste.
Estándares específicos del tratamiento térmico y “procesos especiales del alivio de tensión” asegurar funcionamiento constante.
Los pedazos del martillo de KSQ DTH se diseñan para la capacidad de limpieza del máximo rendimiento y del agujero y el alto índice de penetración.
Actualmente, la herramienta de perforación de DTH es ampliamente utilizada en la ingeniería de la explotación minera de subterráneo, de las minas, hidráulica y de la hidroelectricidad, perforación del pozo de agua, exploración mineral, anclando la perforación del agujero, ingeniería geotérmica, excavación del subterráneo, otro genio civil. tiene la ventaja de la alta llanura, pared del agujero, arriba rígidas lisos de la barra y martillo de taladro, independiente del alto empuje axial, ningún límite de profundidad de perforación, bajo costo de dispositivos y sencillez a mantener. En el agujero de perforación de dia.105mm-dia.254mm, un un montón de las herramientas de perforación de DTH se utiliza.
|
Descripción |
Peso (kilogramos) |
|||
|
QL4 |
QL5 |
QL6 |
QL8 |
|
|
1. Submarino superior |
6,50 |
15,00 |
20,00 |
41,00 |
|
2. Anillo o del submarino superior |
0,01 |
0,02 |
0,02 |
0,02 |
|
3. Anillo del desbloqueo |
- |
- |
- |
0,30 |
|
4. Válvula de control |
0,42 |
1,00 |
1,00 |
1,50 |
|
5. Primavera |
0,04 |
0,10 |
0,10 |
0,10 |
|
6. Almacenador intermediario de la compresión |
0,04 |
0,10 |
0,10 |
0,42 |
|
7. Distribuidor del aire |
2,20 |
3,50 |
6,00 |
13,00 |
|
8. Cilindro interno |
2,30 |
4,20 |
5,00 |
8,60 |
|
9. Pistón |
9,00 |
19,00 |
23,50 |
41,00 |
|
10. Cilindro externo |
16,50 |
24,60 |
31,00 |
60,00 |
|
11. Manga dirigida |
- |
0,90 |
1,00 |
2,20 |
|
12. Anillo o del anillo de la parada |
0,01 |
0,01 |
0,02 |
0,02 |
|
13. Anillo de la parada |
0,30 |
0,40 |
0,60 |
1,20 |
|
14. Anillo del desbloqueo |
- |
- |
- |
0,30 |
|
15. Tirada de la impulsión |
3,00 |
4,60 |
5,40 |
12,00 |
|
16. Broca |
9,50 |
15,50 |
24,60 |
35,00 |
Parámetro técnico del martillo de la serie DTH de QL (QL4 QL5 QL6 QL8)
| Datos técnicos | ||||
| Modelo | QL4 | QL5 | QL6 | QL8 |
| Longitud (sin pedazo) | 1097m m | 1156m m | 1212m m | 1465m m |
| Peso (sin pedazo) | 41.00kg | 73.00kg | 95.00kg | 182.00kg |
| Diámetro externo | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm |
| Mordió la caña | QL4 | QL5 | QL6 | QL8 |
| Gama del agujero | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm |
| Hilo de la conexión | API 2 3/8" registro | Registro del API 3 el 1/2 ', API 2 7/8" registro | Registro del API 3 el 1/2 ', API 2 7/8" registro, API 2 7/8" SI | Registro del API 4 el 1/2 ' |
| Presión de funcionamiento | 1.2 - 2,0 Mpa | 1.3 - 2,3 Mpa | 1.5 - 2,5 Mpa | 1.5 - 3,0 Mpa |
| Tarifa del impacto en la barra 17 | 27HZ | 25HZ | 23HZ | 20HZ |
| Velocidad de rotación recomendada | 25 - 40 r/min | 25 - 40 r/min | 20 - 30 r/min | 15 - 25 r/min |
| Consumo del aire | 1.0Mpa: ³/minuto de 6 m | 1.0Mpa: ³/minuto de 9 m | 1.0Mpa: ³/minuto de 10 m | 1.0Mpa: ³/minuto de 15 m |
| 1.8Mpa: ³/minuto de 10 m | 1.8Mpa: ³/minuto de 15 m | 1.8Mpa: ³/minuto de 20 m | 1.8Mpa: ³/minuto de 26 m | |
| 2.4Mpa: ³/minuto de 15 m | 2.4Mpa: ³/minuto de 23 m | 2.4Mpa: ³/minuto de 28,5 m | 2.4Mpa: ³/minuto de 34 m | |
