| Lugar de origen: | China |
| Nombre de la marca: | MIROC |
| Certificación: | ISO |
| Número de modelo: | Martillo de QL50 DTH |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | plato de madera |
| Tiempo de entrega: | 25 días |
| Condiciones de pago: | T/T o L/C |
| Capacidad de la fuente: | 20000 pedazos por mes |
| Industrias aplicables: | Energía y explotación minera | Material: | Acero de carbono |
|---|---|---|---|
| Color: | Verde o modificado para requisitos particulares | Uso: | Pozo de agua, explotación minera, extrayendo |
| Nombre: | Martillo de DTH | Uso: | Perforación de la perforación |
| Alta luz: | martillo de alta presión del dth ql50,martillo de alta presión del dth de la mina de subterráneo,ql50 abajo del martillo del agujero |
||

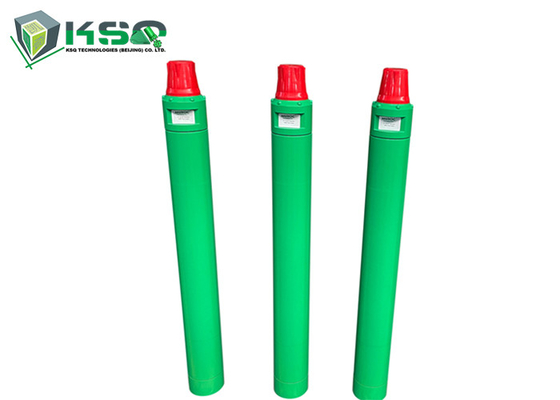

Alta presión QL50 abajo de la perforación del martillo del banco DTH del desbloqueo de la explotación minera de subterráneo del martillo del agujero
Descripción
En martillos de DTH, el trépano de sondeo de roca es una continuación de la caña, que las huelgas del pistón del taladro de roca directamente. Puesto que el pistón está en contacto directo con la broca, se pierde poca energía. Esto da DTH martilla un índice de penetración casi constante sin importar longitud del agujero.
• Diámetros de perforación del tamaño pequeño-medio
• Trabajos en la gama de presión baja, capaz de la perforación baja a las longitudes medias del agujero
| Nombre de producto | Martillo de DTH |
| Material | Carburo de Steel&Tungsten de la aleación |
| Uso | Pozo de la explotación minera, de agua de subterráneo, explotación minera, mina etc. |
| Color | Green&Others |
| Tratamiento térmico | Recueza |
| Serie de la caña | DHD, POLI, MISIÓN, SD, DHD, BR, QL, BR, círculo etc. |
| Uso | construcción pesada, perforación del mineral, explotación minera, petróleo y gas, minas |
| Agujero | 60-305m m |
| Tamaño | 2/3/4/5/6/7/8/9/10/12/14 pulgada |
| Ventaja | Alto rendimiento y precio de fábrica |
Usos
• Explotación minera de subterráneo
• Operaciones del banqueo de la mina
• Perforación del pozo de agua
Ventaja competitiva
• Componentes principales del martillo manufacturados del acero del alto grado y procesados usando la maquinaria avanzada y el tratamiento térmico del CNC
Especificación
| Distribución del aire de 5" martillo sin la válvula para utilizar el pedazo con el tubo de soplo | ||||
| Estructura de producto | Descripción de la parte | Peso (kilogramos) | Número de parte | |
 |
1 | Submarino superior | 13,7 | QL50-01 |
| 2 | Anillo de “O” del submarino superior | 0,015 | QL50-02 | |
| 3 | Anillo del desbloqueo | 0,15 | QL50-03 | |
| 4 | Válvula de control | 1 | QL50-04 | |
| 5 | Primavera | 0,1 | QL50-05 | |
| 6 | Almacenador intermediario de la compresión | 0,1 | QL50-06 | |
| 7 | Distribuidor del aire | 3,5 | QL50-07 | |
| 8 | Cilindro interno | 4,2 | QL50-08 | |
| 9 | Pistón | 19 | QL50-09 | |
| 10 | Cilindro externo | 24,6 | QL50-10 | |
| 11 | Manga dirigida | 0,9 | QL50-11 | |
| 12 | Anillo de “O " del anillo de la parada | 0,01 | QL50-12 | |
| 13 | Anillo de la parada | 0,4 | QL50-13 | |
| 14 | Tirada de la impulsión | 4,6 | QL50-14 | |
| 15 | Broca | QL50-15 | ||
|
Características de productos: Martillo sin válvulas de la distribución del aire, más sellabilidad del reliableGood, ninguna agua y cortes entrando en el martillo en la perforación de los waterexists. Uso: Disponible para las condiciones de trabajo del al, de alto rendimiento en proyecto de perforación del pozo de la sobrecarga y de agua. |
||||
|
Parámetros técnicos |
|||||||
|
Longitud (sin pedazo) |
Peso (sin pedazo) |
Diámetro externo |
Mordió la caña |
Gama del agujero |
Hilo de la conexión (tubo superior del sub-taladro) |
||
|
1156m m |
73.0kg |
φ125mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Reg API 3 registro del 1/2” |
||
|
Presión de funcionamiento |
Tarifa at17bar (referencia) del impacto |
Velocidad recomendada |
La fuerza del tirón recomendó |
Consumo del aire de la referencia (³ /min de m) |
|||
|
14Bar |
17.2Bar |
20.7Bar |
24Bar |
||||
|
10-25Bar |
26Hz |
30-60rpm |
9.5kN |
12 |
15,4 |
18,7 |
22,3 |
|
Parámetros técnicos de los pedazos clasificados |
||||||||||||
|
Forma principal |
Número de forma principal |
Diámetro principal (milímetros) |
Número de parte. |
No. diámetro del botón de x (milímetros) |
Ángulo del botón |
No. del diámetro de los agujeros que limpia con un chorro de agua (milímetros) |
Peso (kilogramos) |
|||||
|
|
|
|
Botones del indicador |
Front Buttons |
||||||||
|
Cara plana |
Cara convexa |
Cara cóncava |
||||||||||
|
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15,1 |
|||
|
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15,3 |
|
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15,9 |
|
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15,8 |
|||
|
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16,4 |
|||
|
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16,2 |
Q: ¿Cómo sobre las condiciones de expedición?
: Pago: T/T, L/C, Western Union, balanza por adelantado el +70% del 30% del depósito antes del envío.
Q. orden mínima
: Cantidad: 1 pedazo.
Q.Transportation
: Por DHL/TNT/Fedex expreso, aire, mar, tren.
Q: ¿Cómo sobre descuento?
: El precio se basa en productos y cantidad de la orden.
Q: ¿Usted acepta orden de la muestra?
: Sí seguro, éntrenos en contacto con por favor para los detalles.
Q: ¿Cómo sobre su servicio post-venta?
: Como fabricante, ofrecemos promovemos la ayuda de tecnología para todos los problemas y preguntas. Además, aceptamos las mercancías de vuelta o
substituya para el problema de la calidad.
