Datos del producto:
Pago y Envío Términos:
|
| Tipo: | Broca, martillo del dth | Material: | Carburo de tungsteno y acero de aleación de alta resistencia |
|---|---|---|---|
| Procesamiento: | El moler del CNC y tratamiento térmico propietario | Serie: | CÍRCULO, BR, POLI, DHD, MISIÓN, QL, SD, NUMA |
| color: | Etc verde, azul, de oro | Impacto/minuto: | 860-1510 |
| Caña del pedazo: | RE054/RE040 | ||
| Alta luz: | brocas inclinadas carburo,pedazos del martillo del dth |
||

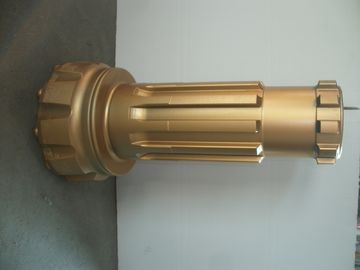

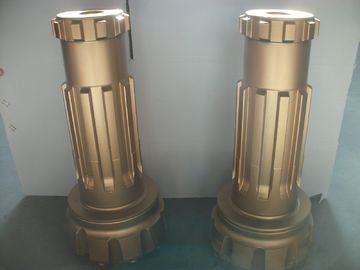

RE054/RE040 a través del martillo reverso de la circulación DTH para el pozo de agua/la perforación
En la perforación de DTH, el trépano de sondeo de roca es una continuación de la caña, que el pistón del taladro de roca pega directamente. Puesto que el pistón está en contacto directo con la broca, se pierde poca energía. Esto da DTH que perfora un índice de penetración casi constante sin importar longitud del agujero.
Los pedazos de DTH se emparejan con sus martillos correspondientes (por el diámetro de agujero de perforación y la configuración de la tira). Los clientes pueden modificar sus pedazos de DTH para requisitos particulares en distintas maneras, tales como cambio del perfil del parte movible del carburo de tungsteno (esférico, balístico, etc.), del perfil de la cara (cara, cóncavo plano, convexo, etc.), y limpiar los agujeros con un chorro de agua.
• Medio a los diámetros de gran tamaño de la perforación
• Trabajos en la gama de alta presión, capaz de perforar longitudes del agujero profundo
Usos del pedazo de DTH
• Explotación minera de subterráneo
• El hacer un túnel
• Operaciones del banqueo de la mina
Ventaja competitiva
• Partes movibles del carburo de tungsteno del alto grado
• Cuerpos del pedazo manufacturados del acero del alto grado y procesados usando la maquinaria avanzada y el tratamiento térmico del CNC
Especificación de los pedazos de DTH
| 3" pedazos de alta presión de DTH | |||||
| Tipo |
Diámetro (milímetro) |
Botones |
El limpiar con un chorro de agua Agujeros |
||
| Frente (No*mm) | Indicador (No.*mm) | ||||
| 1 | DHD3.5/M30 | 90 | 4*12, 2*12 | 8*12 | 2 |
| 2 | 95 | 4*12, 2*12 | 8*12 | 2 | |
| 3 | 100 | 4*13, 2*13 | 8*13 | 2 | |
| 4 | 105 | 4*14, 2*14 | 8*14 | 2 | |
| 4" pedazos de alta presión de DTH | |||||
| Tipo |
Diámetro (milímetro) |
Botones |
El limpiar con un chorro de agua Agujeros |
||
| Frente (No*mm) | Indicador (No.*mm) | ||||
| 1 |
DHD340/SD4/ QL40/M40 |
110 | 4*14, 2*14 | 8*14 | 2 |
| 2 | 115 | 4*14, 2*14 | 8*14 | 2 | |
| 3 | 121 | 4*14, 2*14 | 8*14 | 2 | |
| 4 | 127 | 4*14, 3*14 | 8*14 | 2 | |
| 5 | 130 | 4*14, 3*14 | 8*16 | 2 | |
| 6 | 133 | 4*14, 3*14 | 8*16 | 2 | |
| 5" pedazos de alta presión de DTH | |||||
| Tipo |
Diámetro (milímetro) |
Botones |
El limpiar con un chorro de agua Agujeros |
||
| Frente (No*mm) | Indicador (No.*mm) | ||||
| 1 |
DHD350/SD5/ QL50/M50 |
130 | 3*14, 4*14 | 9*16 | 2 |
| 2 | 133 | 3*14, 4*14 | 9*16 | 2 | |
| 3 | 140 | 3*16, 4*16 | 9*16 | 3 | |
| 4 | 146 | 3*16, 4*16 | 9*16 | 3 | |
| 5 | 152 | 3*16, 5*16 | 9*18 | 3 | |
| 6" pedazos de alta presión de DTH | |||||
| Tipo |
Diámetro (milímetro) |
Botones |
El limpiar con un chorro de agua Agujeros |
||
| Frente (No*mm) | Indicador (No.*mm) | ||||
| 1 |
DHD360/SD6/ QL60/M60 |
152 | 4*16, 4*16 | 8*18 | 2 |
| 2 | 155 | 4*16, 4*16 | 8*18 | 2 | |
| 3 | 159 | 4*16, 4*16 | 8*18 | 2 | |
| 4 | 165 | 4*16, 4*16 | 8*18 | 2 | |
| 5 | 172 | 4*18, 4*18 | 8*18 | 2 | |
| 6 | 178 | 4*18, 4*18 | 8*18 | 2 | |
| 7 | 190 | 3*18, 5*18 | 9*18 | 3 | |
| 8 | 203 | 3*18, 6*18 | 9*18 | 3 | |
| 8" pedazos de alta presión de DTH | |||||
| Tipo |
Diámetro (milímetro) |
Botones |
El limpiar con un chorro de agua Agujeros |
||
| Frente (No*mm) | Indicador (No.*mm) | ||||
| 1 |
DHD380/SD8 /QL80/M80 |
200 | 6*18, 6*18 | 9*18 | 3 |
| 2 | 203 | 6*18, 6*18 | 9*18 | 3 | |
| 3 | 216 | 6*18, 6*18 | 9*18 | 3 | |
| 4 | 219 | 6*18, 6*18 | 9*18 | 3 | |
| 5 | 222 | 6*18, 9*18 | 9*18 | 3 | |
| 6 | 226 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 7 | 229 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 8 | 241 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 9 | 251 | 3*18, 6*18 | 12*18, 6*18 | 3 | |
| 10 | 254 | 3*18, 7*18 | 12*18, 6*18 | 3 | |
| 11 | 270 | 3*18, 8*18 | 12*18, 6*18 | 3 | |
| 12 | 305 | 6*18, 8*18 | 12*18, 9*18 | 3 | |

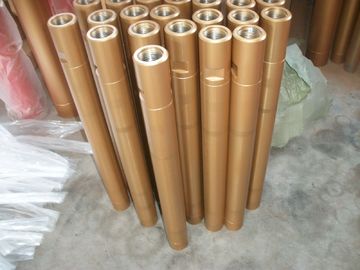

Martillo de la especificación DTH
|
Presión media Martillo de DTH |
Modelo |
Perforación Diámetro (milímetro) |
Martillo Longitud (milímetro) |
Externo Diámetro (milímetro) |
Trabajo Presión (Mpa) |
Aire Consumo (m3/min) |
Esfuerzo de torsión (N.m) |
|
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
|
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
|
De alta presión Martillo de DTH |
Modelo |
Perforación Diámetro (milímetro) |
Martillo Longitud (milímetro) |
Externo Diámetro (milímetro) |
Trabajo Presión (Mpa) |
Aire Consumo (m3/min) |
Esfuerzo de torsión (N.m) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4,3 - 14,2 |
205 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3,5 - 18 |
304 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
335 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
400 |
|
Alto eficiente Presión DTH Martillo |
Código de producto y escrito Descripción |
Perforación Diámetro (milímetro) |
Martillo Longitud (milímetro) |
Externo Diámetro (milímetro) |
Trabajo Presión (Mpa) |
Aire Consumo (m3/min) |
Esfuerzo de torsión (N.m) |
|
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
|
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
|
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6,8 - 20 |
980 |
|
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9,6 - 24,8 |
1870 |
|
Con revés Circulación DTH Martillo |
Modelo |
Perforación Diámetro (milímetro) |
Martillo Longitud (milímetro) |
Externo Diámetro (milímetro) |
Trabajo Presión (Mpa) |
Aire Consumo (m3/min) |
Esfuerzo de torsión (N.m) |
|
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4,2 - 11,7 |
475 |
|
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5,7 - 14,2 |
600 |
|
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6,5 - 19,3 |
791 |
|
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
|
5 |
DTHF385 |
ø200 - 254 |
1578 |
ø190 |
0,8 - 2,1 |
12 - 30,8 |
1040 |
|
6 |
DTHF3105 |
ø254 - 311 |
1440 |
ø250 |
0,8 - 2,4 |
15 - 34 |
1260 |
|
7 |
DTHF3125 |
ø311 - 360 |
1430 |
ø270 |
0,8 - 2,4 |
20 - 37,8 |
1250 |
