Name: T73-130mm/R38-76mm Perforación de perforación automática de anclaje de perforación de tornillo
Brand: KSQ Technologies (Beijing) Co. Ltd
SKU: T73-130 mm/R38-76 mm
Price: 508.50 USD
Availability: InStock

Inicio Productos Rock Herramientas de perforación

T73-130mm/R38-76mm Perforación de perforación automática de anclaje de perforación de tornillo

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	MIROC
Certificación:	ISO
Número de modelo:	T73-130 mm/R38-76 mm

Pago y Envío Términos:

Cantidad de orden mínima:	1
Tiempo de entrega:	20-30
Capacidad de la fuente:	3000

Contacto

Descripción detallada del producto

Material:	Acero de aleación de alta resistencia	Diámetro (mm):	42/51//76/90/100/110/115/130/150/160/180/200
Hilo:	Izquierda/derecha	Especificación:	R25/R32/R38/R51/T30/T40/T53/T76/T103
Tratamiento superficial:	Galvanizado en caliente	Artículo:	barra de anclaje autoperforante
Resaltar:	un trozo de perforación de anclaje , T73-130 mm de perforación para rocas , R38-76 mm perforador de perno de anclaje

Broca de perno de anclaje autoperforante T73-130mm/R38-76mm

Descripción del producto

Los anclajes autoperforantes pueden superar los problemas de perforación difícil en suelos sueltos y rotos. Puede realizar la estabilización de la ladera.

El perno autopropulsado T73 se puede conectar con una máquina de lechada para la lechada mientras se perfora para lograr el efecto de anclaje. La eficiencia de la construcción es mayor que la de los pernos huecos ordinarios, y es adecuado para rocas circundantes rotas y difíciles de formar.
No hay necesidad de protección de la pared de la carcasa durante la construcción, lo que puede mejorar en gran medida la eficiencia de la construcción, acortar el período de construcción y reducir el costo general del proyecto.
El cuerpo del perno hueco se puede cortar y alargar arbitrariamente mediante manguitos de conexión. Por lo tanto, el perno autopropulsado también se puede construir en el espacio estrecho donde no pueden entrar equipos grandes.
En comparación con la tubería de perforación convencional, los pernos autopropulsados T73 están equipados con una variedad de brocas, que se pueden seleccionar de acuerdo con las propiedades de diferentes capas de roca y suelo durante la construcción, lo que puede mejorar la eficiencia de perforación.

Características

Adopta un perno de anclaje hueco autoperforante superior, el perno general tiene una gran resistencia.
El rango de aplicación es amplio
Conveniente para la operación.

Barra de anclaje hueca

Tamaño	Diámetro exterior (mm)	Diámetro interior (mm)	Carga máxima (kN)	Carga de rendimiento (kN)	Peso (Kg/m)
SET73/53	73	53	1160	970	13.20
SET73/45	73	45	1582	1270	17.80
SET73/40	73	40	1865	1430	21.20

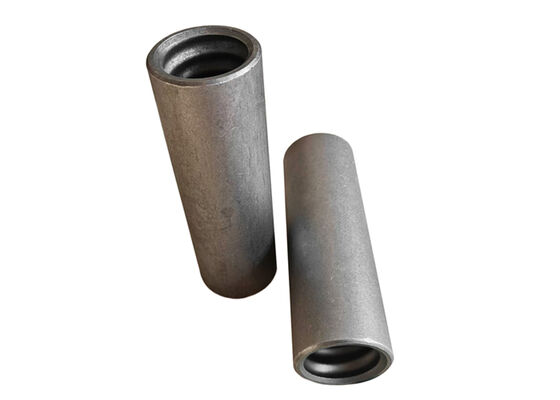

Acoplador

Tamaño	Diámetro exterior (mm)	Longitud (mm)	Peso (Kg/pc)	Nota
SST73	89	235	3.82	Con estructura de sellado
	95	245	5.70

Tuerca de collar esférica

Tamaño	Tamaño de llave (mm)	Longitud (mm)	Peso (Kg/pc)
SET73	95	70	1.90

Placa plana

Tamaño	Dimensiones (mm)	Grosor (mm)	Diámetro del orificio (mm)	Peso (Kg/pc)
SST73	175*175	34	80	6.85
	250*250	40	80	18.00

Centralizador

Tamaño	Diámetro exterior (mm)	Longitud (mm)	Peso (Kg/pc)
SET73	130	65	1.08

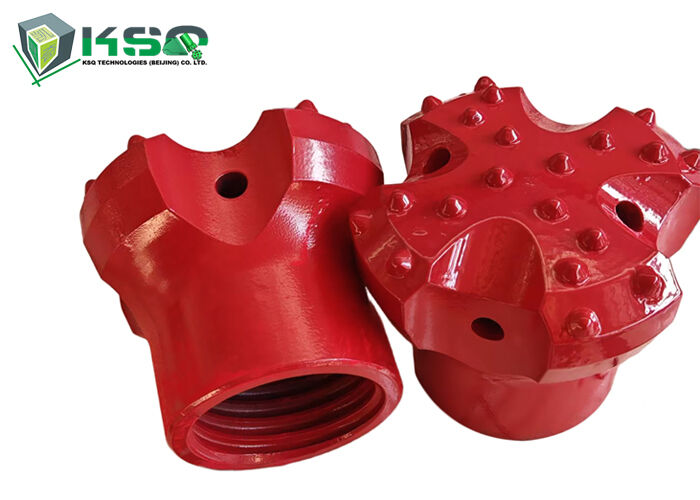

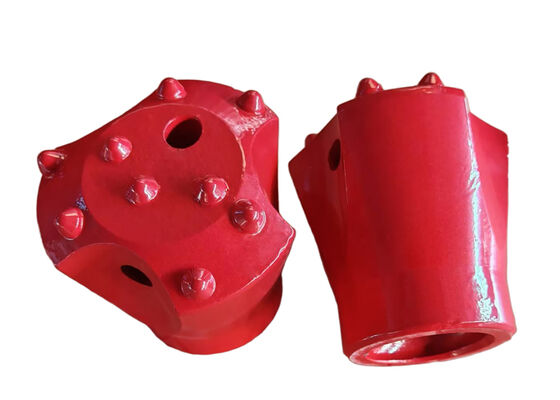

Broca

Tamaño	Diámetro exterior (mm)	Peso (Kg/pc)	Rango de aplicación (Consejo)
EX			Arena, rellenos, grava
SST73/130	130	4.00
SST73/175	175	6.80
EXX			Rocas sedimentarias más blandas como margas, lutitas, limolitas
SST73/130	130	4.00
Broca de arcilla			Arcilla, suelo blando, margas, arena suelta o grava
SST73/150	150	4.00
SST73/200	200	5.60
SST73/250	250	6.75
SST73/280	280	7.60
SST73/175	175	5.20
ESS-F			Roca erosionada, muros de piedra, escombros
SST73/130	130	4.70

1. Preparación de la perforación

El ángulo de perforación, la longitud, la proporción de mezcla de la lechada y la selección de las brocas deben determinarse de acuerdo con la formación rocosa. La mayor parte del soporte de avance del túnel utilizará pernos autopropulsados 51, 76. Ajuste el ángulo de perforación del martillo perforador de acuerdo con el terreno y las condiciones geológicas.

2. Perforación y lechada

Cuando los pernos de anclaje autoperforantes son largos y necesitan ser empalmados, la broca debe colocarse en el extremo frontal de la primera sección de la varilla de anclaje, y el extremo trasero del cuerpo de la varilla debe conectarse a la máquina de lechada a través del adaptador de lechada rotatorio. Al perforar, se lleva a cabo la lechada, y la lechada se presiona en el orificio y en las grietas de la masa rocosa para consolidar la masa rocosa y permanecer en la masa rocosa estable profunda, y unirse con la capa estable a medida que la lechada se solidifica.

3. Longitud de conexión de la varilla de anclaje

Cuando queden 30 cm en la primera sección de la varilla de anclaje, detenga la perforación, coloque un manguito de conexión con lubricante artificial en la cola de la sección anterior de la varilla de anclaje, y luego conecte la segunda sección de la varilla de anclaje, y así sucesivamente, hasta que la perforación alcance la longitud de diseño. Al final de la perforación, la varilla de anclaje está expuesta al menos 10 cm, lo que es conveniente para instalar la placa de respaldo arqueada y la tuerca de bola.

4. Prueba de tracción

Después de la construcción del perno autopropulsado, se debe llevar a cabo la prueba del valor de la fuerza de extracción del perno para verificar si cumple con el valor de diseño de la fuerza de extracción. Por cada 300 pernos en el área de operación, no se deben verificar al azar menos de 3 pernos para la prueba de la fuerza de extracción para garantizar que el efecto de la construcción cumpla con los requisitos esperados. Lo anterior es la respuesta a la pregunta de cómo soportar el túnel que cruza la capa de guijarros. La calidad del soporte afecta la seguridad de la construcción del túnel. Es necesario adoptar materiales de soporte con ricos casos de soporte exitosos y una rica verificación de casos de construcción.

Los pernos de anclaje autoperforantes producidos por KSQ tienen muchos casos de aplicación en túneles y pueden proporcionar a los clientes un conjunto completo de soluciones. Le invitamos a consultar.
